Simboli impianti elettrici a norma CEI
Per rappresentare gli impianti elettrici civili e industriali, assumono considerevole rilevanza i segni grafici, che indicano specifici macchinari o impianti. A regolamentare questo settore esistono una serie di norme, promulgate dal CEI (Comitato Elettrotecnico Italiano), aventi come obiettivo quello di dare una classificazione ai vari schemi di rappresentazione degli impianti elettrici. È importante evidenziare che nel corso degli anni, con l'influenza degli scambi internazionali, le norme nazionali hanno perso importanza di fronte alle normative europee; di conseguenza il CEI ha provveduto ha rimpiazzare le vecchie normative con delle nuove regolamentazioni, uniformi a quelle internazionali. I segni grafici utilizzati per impianti civili e industriali sono molteplici, per questo esistono apposite tabelle che li analizzano uno ad uno. La dimensione di tali simboli è regolamentata sempre dalle normative CEI, prediligendo un formato piccolo, anche se nè le dimensioni nè lo spessore delle linee influiscono molto sul significato.
Simboli elettrici impianto e schemi

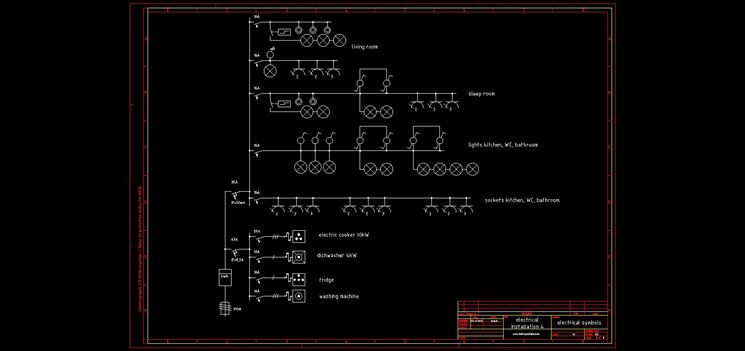

Grazie all'utilizzo dei simboli impianti elettrici, è possibile distinguere tre schemi diversi fra loro: lo schema di funzione, che rappresenta in modo semplice il funzionamento dei macchinari che lo compongono. Il suo scopo infatti è quello di dare una facile comprensione del funzionamento dell'impianto, non badando alla reale ubicazione delle apparecchiature; lo schema di installazione, che rappresenta i macchinari nella loro forma e tiene conto della loro posizione nell'impianto. In questo schema vengono rappresentate anche le scatole di derivazione che permettono la messa in opera dell'impianto; inoltre, i conduttori che seguono percorsi paralleli vicini e vanno nella stessa direzione, indicando che vanno inseriti nello stesso tubo protettivo. Questi due primi schemi sono rappresentazioni multifilari, in quanto ogni conduttore è rappresentato da una linea. Infine, il terzo e ultimo schema rappresentabile è lo schema in rappresentazione topografica, che mostra le apparecchiature sia elettriche che non, che contribuiscono alla formazione dell'impianto e la loro posizione. Quest'ultimo schema è unifilare, in quanto con una sola linea sono rappresentati più conduttori.
Conformità CE
Le nuove direttive internazionali hanno modificato le vecchie norme vigenti, introducendo così un nuovo approccio. Esso consiste nella richiesta esplicita di soddisfare dei requisiti minimi di sicurezza, attraverso l'apposizione della nomenclatura CE sui prodotti. Un prodotto marchiato con tale marcatura significa che è conforme alle prescrizioni delle normative europee. La marcatura può avvenire sul prodotto stesso se è possibile farlo, altrimenti è concesso apporla sulla confezione; è responsabilità del commerciante che importa il prodotto che questo marchio sia esposto sul prodotto. Chi acquista prodotti senza marchiatura CE incorre in specifiche sanzioni previste dalla legislazione europea e nazionale. Tutti i prodotti elettrici (come ad esempio: cavi, tubi protettivi, interruttori, caricabatteria, apparecchi elettrici in generale) necessitano obbligatoriamente della nomenclatura CE.
Domande frequenti
-
Quali sono i principali tipi di schemi elettrici utilizzati nei disegni tecnici?Esistono tre schemi fondamentali per rappresentare un impianto elettrico. Lo schema di funzione illustra il principio di funzionamento dei dispositivi senza considerare la loro posizione fisica, rendendo immediata la comprensione logica del circuito. Lo schema di installazione, invece, è multifilare e mostra la disposizione reale delle apparecchiature, includendo scatole di derivazione e indicando quando i cavi condividono lo stesso tubo protettivo. Infine, lo schema topografico è unifilare: utilizza una singola linea per rappresentare più conduttori, mostrando la posizione esatta di tutte le componenti elettriche e non elettriche nell'edificio.
-
Chi stabilisce le regole per i simboli grafici negli impianti elettrici italiani?Il Comitato Elettrotecnico Italiano (CEI) è l'ente responsabile della definizione delle norme tecniche per la rappresentazione grafica degli impianti. Sebbene in passato esistessero normative puramente nazionali, oggi il CEI ha adeguato le proprie regole alle direttive europee e internazionali per garantire uniformità e compatibilità globale. Le norme CEI specificano non solo il disegno dei simboli, ma anche le dimensioni standardizzate e lo spessore delle linee, assicurando che i disegni siano leggibili e interpretabili correttamente da qualsiasi professionista qualificato.
-
È obbligatorio acquistare materiali elettrici con marche CE?Sì, è assolutamente obbligatorio. La marcatura CE attesta che il prodotto rispetta i requisiti minimi di sicurezza previsti dalle normative europee. Questa etichetta deve essere presente sui prodotti stessi (cavi, interruttori, tubi, ecc.) oppure, se impossibile, sulla confezione. L'onere di garantire questa conformità ricade sull'importatore o distributore. Acquistare materiale privo di marcatura CE non solo è illegale, ma comporta rischi elevati per la sicurezza dell'impianto e può portare a sanzioni amministrative per chi vende o installa tali prodotti.
-
Cosa cambia tra lo schema multifilare e quello unifilare?La differenza principale risiede nel numero di linee utilizzate per rappresentare i conduttori. Nello schema multifilare, tipico dello schema di funzione e di installazione, ogni singolo filo o cavo viene disegnato separatamente con una propria linea. Questo permette di vedere esattamente come sono collegati i singoli elementi. Al contrario, nello schema unifilare, usato spesso nello schema topografico, un'unica linea rappresenta un fascio di cavi o circuiti multipli. Questo rende il disegno più pulito e schematico, ideale per mostrare la distribuzione generale dell'energia senza appesantire il foglio con troppi dettagli grafici.
