Il prontuario: tipologie e dimensioni travi acciaio

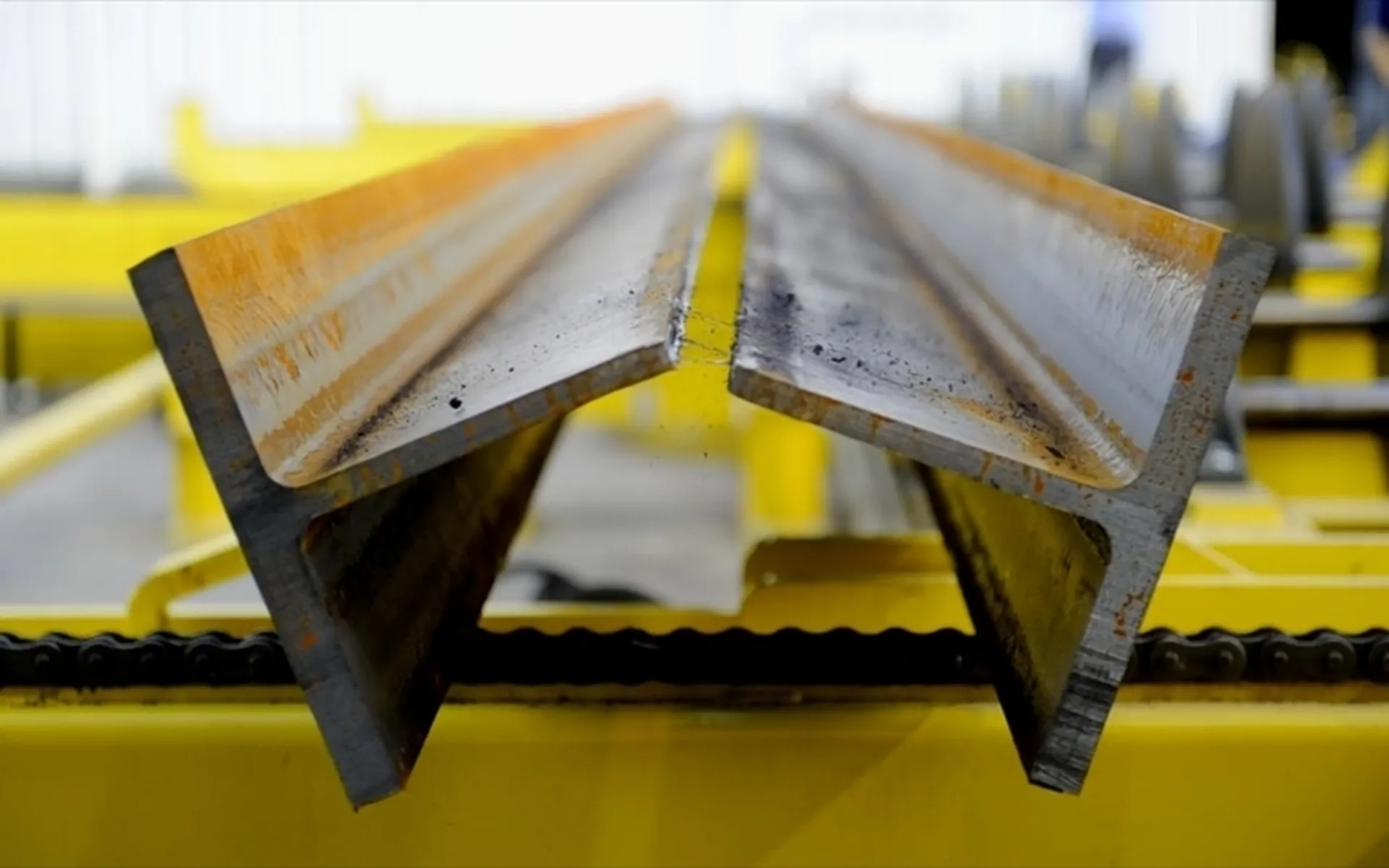

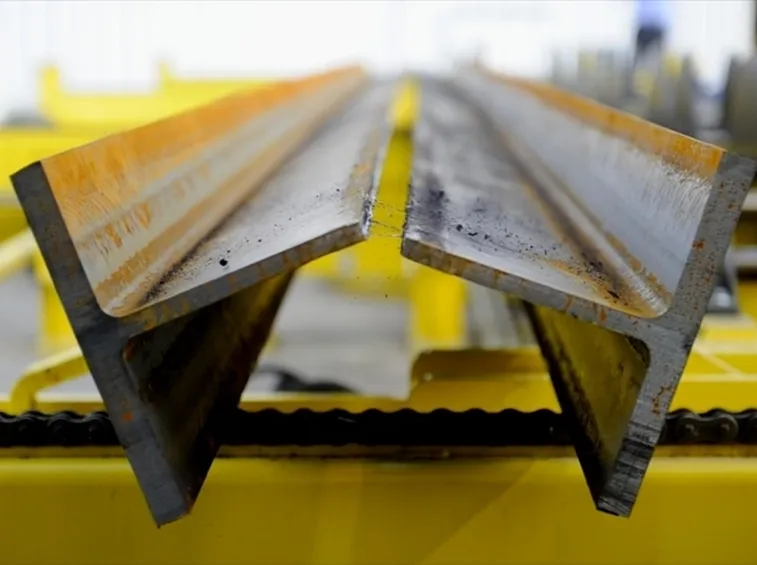

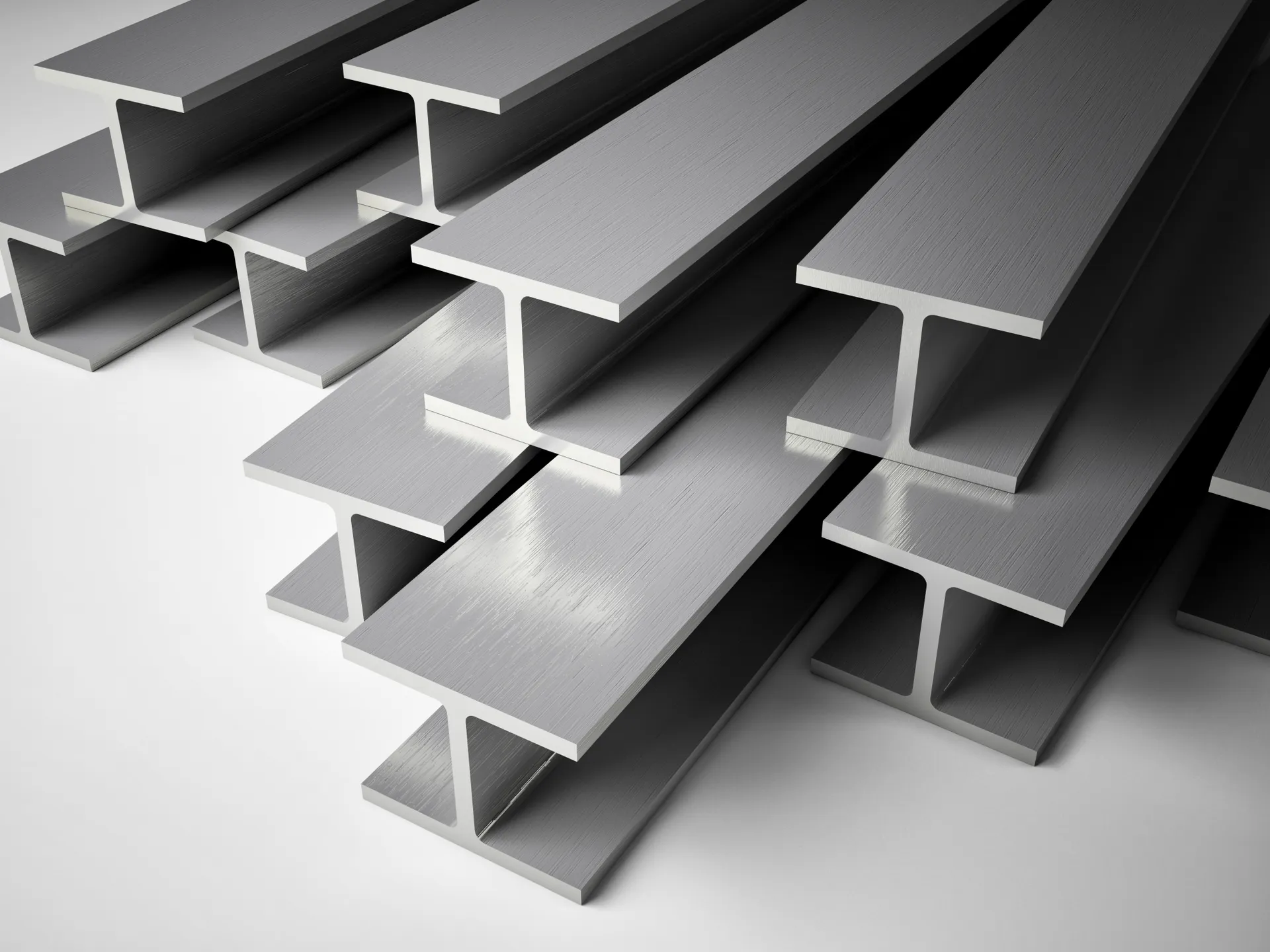

Il prontuario delle travi, altrimenti detto profilario, è uno strumento importantissimo per capire le dimensioni travi acciaio in una fase preliminare. Non è altro che una tabella che suddivide tutte le tipologie di travi, indicandole con una sigla, a seconda delle dimensioni di ala e anima o della forma stessa della trave. Va ricordato che accanto alla sigla compare un numero che ne indica l’altezza: ad esempio, una trave IPE360 sarà una trave con profilo IPE alta 360 millimetri. Le dimensioni travi acciaio sul prontuario distinguono i vari profili. Si inizia con i profili IPE ed IPN, che indicano profili a forma di I ad ali parallele. Successivamente si trovano i profili HE, HD e HP, che sono rispettivamente travi ad ali larghe, extra larghe e portanti a spessore maggiorato. Vi sono anche delle travi con profilo ad U, denominate UPE, UPN ed UE. Poi vi sono le travi angolari ad L, con lati uguali o diseguali, e i profili a T, ad ali uguali per garantire una simmetria di equilibrio.
Lo studio delle dimensioni travi acciaio sui profilari
Anche se può sembrare difficile, è piuttosto semplice quantificare le dimensioni travi acciaio. Come detto in precedenza, il valore che identifica maggiormente le travi è la loro altezza, espressa per l’appunto dal numero da due fino a quattro cifre che segue la sigla. Per le travi IPE, tale valore va da 80 fino a 750, per le HE da 100 a 1000 millimetri: è chiaro che con le dovute precauzioni dimensionali si possono costruire travi di ogni dimensione immaginabile. Per capire le varie caratteristiche geometriche si farà riferimento alle due tipologie di travi nominate sopra, anche se stando alla definizione, le travi HE vengono usate più come colonne verticali o pilastri. Dopo l’altezza, il primo valore da conoscere è senza dubbio la base, solitamente indicata con la lettera "b", che esprime la lunghezza dell’ala. La geometria della trave in acciaio è inoltre indicata dallo spessore dell’ala, dallo spessore dell’anima e dall’altezza dell’anima. In merito a quest’ultima, è da ricordare che è equivalente all’altezza della trave sottratto il doppio del valore dello spessore dell’ala.
Altre caratteristiche
Vi sono altre dimensioni di cui tenere conto in fase progettuale, quando si va a scegliere le travi più adatte per la propria costruzione. Innanzitutto, si dovranno considerare le aree dell’ala e dell’anima: banalmente, si calcolano moltiplicando lo spessore per la lunghezza delle singole componenti. Tali aree sono necessarie per calcolare i momenti statici rispetto all’asse baricentrico, il momento d’inerzia e il modulo di resistenza elastico, per poter effettuare tutte le verifiche di resistenza in campo elastico. Il discorso appena fatto non vale solo per le più comuni travi ad ali parallele, ma anche per quelle con forma ad U, a L ed a T, con la differenza che ad esempio nelle travi a T va considerata una sola ala e nelle ali ad L non va considerata l’anima bensì solo due ali. Le travi ad U potrebbero dare problemi qualora, per criteri progettuali, le ali fossero inclinate: in tal caso, andrebbe considerato anche l’angolo di inclinazione nel calcolo delle aree. Le dimensioni travi acciaio più semplici da quantificare, invece, sono quelle delle travi a L.
Domande frequenti
-
Come si interpretano le sigle e i numeri sulle travi in acciaio, ad esempio IPE360?Le sigle identificano la forma del profilo, mentre il numero successivo indica l'altezza della trave in millimetri. Ad esempio, in IPE360, 'IPE' sta per profilo a I ad ali parallele standard, e '360' significa che l'altezza totale è di 360 mm. Altri profili comuni includono gli IPN (ali parallele), gli HE/HD/HP (ali larghe o extra larghe, spesso usati come pilastri), gli UPE/UPN (profilo a U) e i profili ad L o T. Consultare il profilario ufficiale è essenziale per verificare anche altri parametri geometrici come la base e gli spessori.
-
Quali sono le differenze principali tra travi IPE, HE e UPE?Le travi IPE e IPN hanno un profilo a 'I' con ali parallele; le IPE sono le più comuni per solai e coperture leggere. Gli HE, HD e HP presentano ali molto più larghe e spesse, rendendoli ideali per lavorare prevalentemente a compressione, quindi utilizzati spesso come colonne o pilastri strutturali. Le travi UPE e UPN hanno un profilo a 'U', utili in contesti specifici dove è necessaria una certa asimmetria o collegamento particolare. La scelta dipende dal carico da sostenere e dalla posizione nell'edificio: flessione per le IPE, compressione per le HE.
-
Perché sono importanti le aree dell'ala e dell'anima nel calcolo strutturale?Le aree dell'ala e dell'anima, ottenute moltiplicando spessore per lunghezza, sono fondamentali per determinare le proprietà meccaniche della sezione trasversale. Questi valori servono a calcolare il momento statico rispetto all'asse baricentrico, il momento d'inerzia e il modulo di resistenza elastico. Senza questi dati, non è possibile effettuare le verifiche di resistenza in campo elastico, garantendo che la trave non subisca deformazioni permanenti o cedimenti sotto carico. È un passaggio obbligatorio per qualsiasi progetto strutturale sicuro.
-
Come si calcola l'altezza effettiva dell'anima di una trave?L'altezza dell'anima si ottiene sottraendo dal valore totale dell'altezza della trave il doppio dello spessore dell'ala. Poiché la trave ha un'ala sia in alto che in basso, bisogna considerare entrambi gli spessori. Questa misura è cruciale perché l'anima resiste principalmente allo sforzo di taglio, mentre le ali resistono al momento flettente. Conoscere questa dimensione permette di valutare correttamente la capacità portante della sezione e di verificare la stabilità locale contro l'instabilità a schiacciamento dell'anima sottile.
-
Ci sono accorgimenti speciali per le travi a T o ad L?Sì, la geometria influisce sui calcoli. Nelle travi a T, si considera un'unica ala poiché manca quella inferiore, alterando il baricentro rispetto alle travi a I. Nelle travi ad L (angolari), non esiste un'anima tradizionale; si considerano due ali perpendicolari. Se le ali sono di lunghezza diversa, il calcolo diventa più complesso. Inoltre, per le travi ad U, se le ali sono inclinate per motivi progettuali, bisogna includere l'angolo di inclinazione nei calcoli delle aree e dei momenti, diversamente dai profili standard ad ali parallele.
