Monofase e trifase

Aggiornato il 22 marzo 20173 capitoli4 domande frequenti

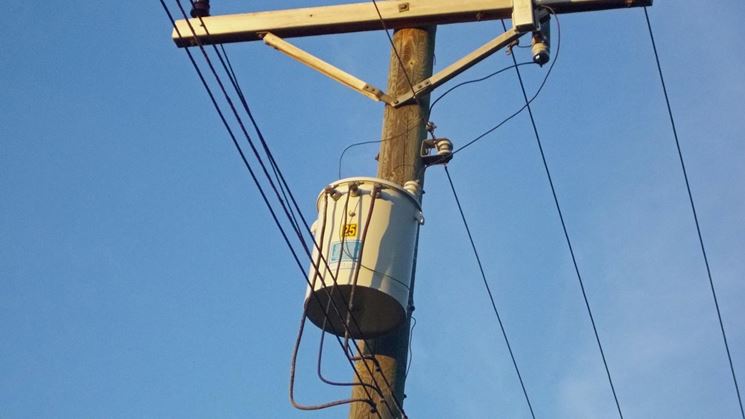

Traliccio sistema monofase

Cos'è e come funziona il sistema monofase

Il sistema monofase è un sistema di distribuzione di energia elettrica. E' costituito da due conduttori, uno a potenziale nullo, anche detto neutro ed un conduttore attivo, chiamato fase, ed è da qui che deriva il nome monofase poiché ha soltanto una fase. I sistemi monofase hanno il picco di voltaggio a 90° e 270° ed un ciclo si completa a 360°. A causa delle salite e discese di voltaggio la potenza non è consegnata ad un tasso costante. Viene utilizzata prevalentemente per il tragitto tra l'ultima cabina di trasformazione ad ogni singola utenza monofase. Solitamente le utenze casalinghe utilizzano questo tipo di sistema, trasformandolo da una connessione trifase, prendendo un cavo di fase ed aggiungendoci un neutro. La tensione è solitamente consegnata a 230 V che è la tensione comune delle apparecchiature domestiche. I colori dei cavi sono: neutro azzurro, fase nera, grigia o marrone e la terra giallo/verde.

Cos'è e come funziona il sistema trifase

Il sistema trifase è un sistema combinato di tre circuiti a corrente alternata aventi la stessa frequenza e tre tensioni alternate uguali fra loro ma con il picco impostato a 120° per uno, 240° per l'altro e 360° per l'ultimo. Il vantaggio del sistema trifase è che comparandolo ad un sistema monofase che utilizza due conduttori (nullo e fase) questo ne utilizza tre, tutti e tre fasi. Il vantaggio di un sistema trifase rispetto ad uno monofase è che la presenza di tre segnali sfalsati permette di creare un campo magnetico rotante che sta alla base del funzionamento del motore elettrico. Un altro vantaggio è la minore perdita di trasporto perché l'energia dei tre generatori viene trasmessa con soli tre fili a differenza dei sei del sistema monofase.

Quali sono le differenze

Quindi quali sono le differenze principali, i vantaggi e gli svantaggi dei sistemi monofase e trifase ? I sistemi trifase hanno un generatore più funzionale ed affidabile, riescono ad ottimizzare benissimo i costi e le dimensioni nel trasporto e forniscono la capacità di utilizzare motori a trifase che sono più semplici ed efficienti. Tuttavia non sono convenienti per piccole utenze quali quelle domestiche. I sistemi monofase invece si utilizzano per l'illuminazione ed il riscaldamento, per la trazione elettrica ma non producono un campo magnetico rotante che è indispensabile per i motori elettrici. Il sistema monofase ha due cavi ed eroga 230 volt mentre il sistema trifase ha solitamente quattro cavi e può erogare tre tensioni di 230 volt utilizzando un sistema chiamato a stella oppure utilizzando un sistema chiamato a triangolo ottenuto collegando fase e fase può erogare 400 volt.

Domande frequenti

  • Come faccio a capire se ho un impianto elettrico monofase o trifase?
    La distinzione principale risiede nel quadro elettrico e nel contatore. L'impianto monofase, tipico delle abitazioni standard, prevede un solo interruttore generale (salvavita) e utilizza due cavi principali: la fase e il neutro, fornendo una tensione di 230V. L'impianto trifase, invece, presenta tre interruttori generali distinti e utilizza tre cavi di fase oltre al neutro e alla terra. Se hai un contatore con tre manopole o tre interruttori di protezione principali, sei quasi certamente in presenza di un sistema trifase, capace di erogare sia 230V (fase-neutro) che 400V (tra due fasi).
  • Posso passare dal monofase al trifase nella mia casa?
    Sì, è possibile richiedere il passaggio dal monofase al trifase al proprio fornitore di energia elettrica. Questa operazione è spesso necessaria quando si installano carichi elevati, come pompe di calore, piscine con filtri potenti, o officine domestiche con macchinari specifici. È fondamentale verificare che l'impianto interno sia adeguato: il passaggio richiede non solo la modifica del contratto, ma anche l'intervento di un elettricista qualificato per sostituire il quadro elettrico, i cavi di alimentazione e garantire che la linea di distribuzione locale supporti il nuovo carico senza sovraccarichi.
  • Qual è la differenza pratica di tensione tra monofase e trifase?
    Nel sistema monofase, la tensione disponibile tra la fase e il neutro è di 230 Volt, sufficiente per la maggior parte degli elettrodomestici domestici. Nel sistema trifase, abbiamo a disposizione due livelli di tensione: 230 Volt (misurati tra una qualsiasi delle tre fasi e il neutro) e 400 Volt (misurati tra due fasi diverse). I 400 Volt sono essenziali per alimentare motori industriali o grandi apparecchiature domestiche che richiedono maggiore potenza istantanea, permettendo un funzionamento più fluido ed efficiente grazie al campo magnetico rotante generato dalla sfasatura delle correnti.
  • Perché i motori elettrici funzionano meglio con il trifase?
    I motori trifase offrono vantaggi significativi rispetto ai motori monofase grazie alla natura della corrente alternata. Poiché le tre fasi sono sfasate di 120 gradi l'una dall'altra, esse generano automaticamente un campo magnetico rotante nello statore del motore. Questo permette l'avviamento diretto senza bisogno di dispositivi ausiliari (come condensatori o avvolgimenti ausiliari richiesti nel monofase). Di conseguenza, i motori trifase sono più compatti, più efficienti, meno rumorosi e richiedono meno manutenzione, rendendoli ideali per applicazioni industriali e per grandi carichi residenziali.
