Viti a ricircolo di sfere

Cosa sono le viti a ricircolo di sfere

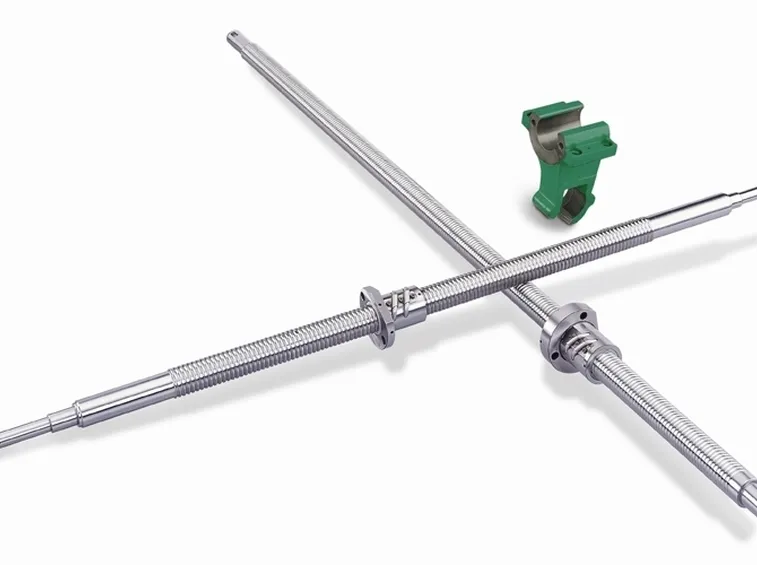

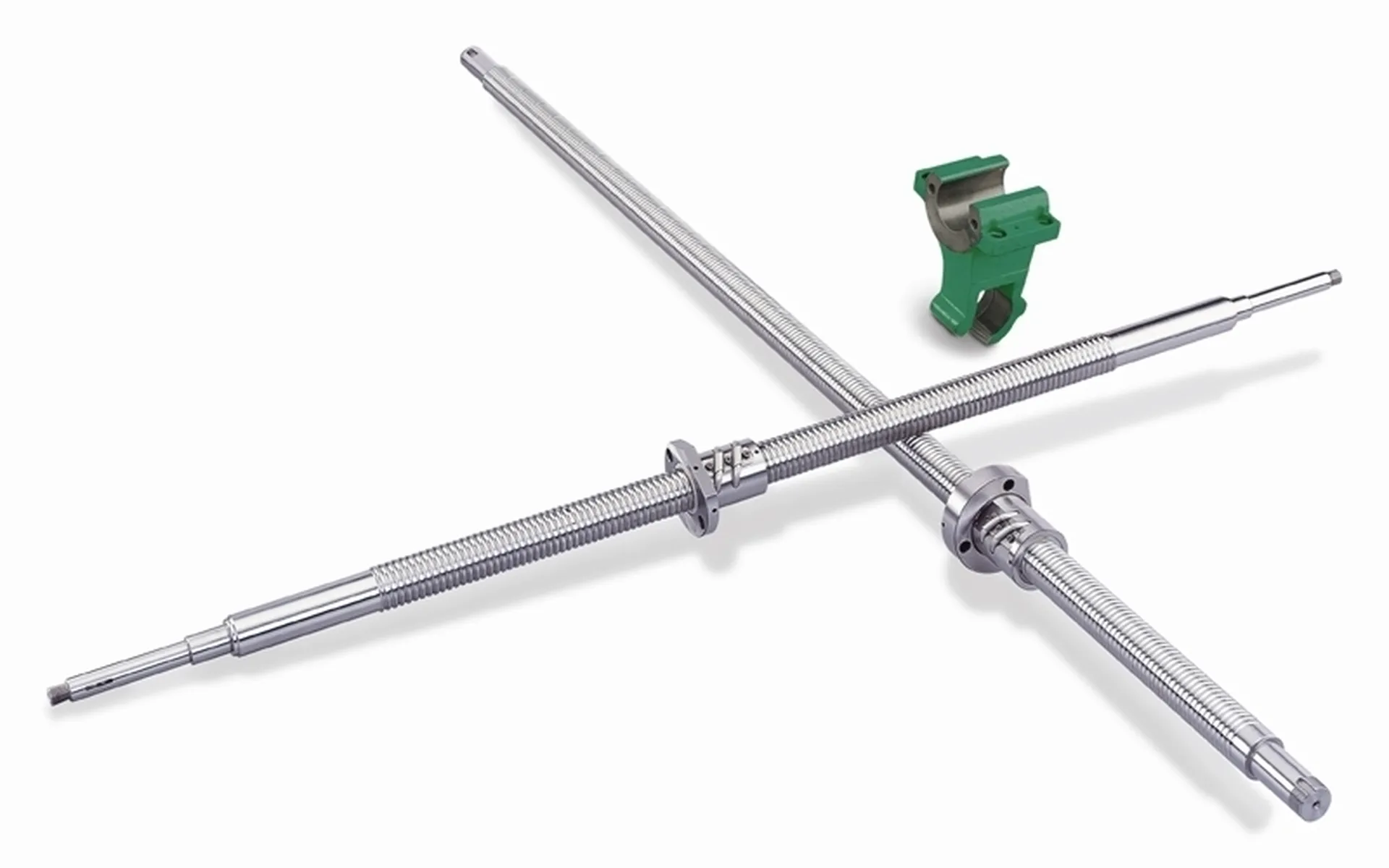

Le viti a ricircolo di sfere sono particolari viti filettate in cui vengono inserite microsfere tra l'albero e la madrevite. In una vite si definisce filettatura la scanalatura elicoidale ("chiocciola") presente su di essa; anche il foro della superficie da accoppiare (la "madrevite") è filettato. Nelle viti a ricircolo di sfere vengono introdotte piccolissime biglie lungo la filettatura, tra la vite e la madrevite, in modo da trasformare l'attrito da radente in volvente. Durante l'avvitamento, infatti, si produce attrito radente. Se le due superfici avvitate devono essere combinate tra di loro ma possono continuare a muoversi l'una rispetto all'altra, l'attrito radente provoca surriscaldamento e usura del pezzo. Con l'attrito volvente si aumenta il rendimento e la durevolezza del sistema.
Vite ricircolo sfere

SFU1605 500mm Ballscrew kit + Set BK/BF12 Kit + 1605 Ballscrew RM1605 L500mm ball screw with Ball Nuts + Screw Nut Housing for CNC Machine

Prezzo: in offerta su Amazon a: 60€


Diverse tipologie di viti a ricircolo di sfere

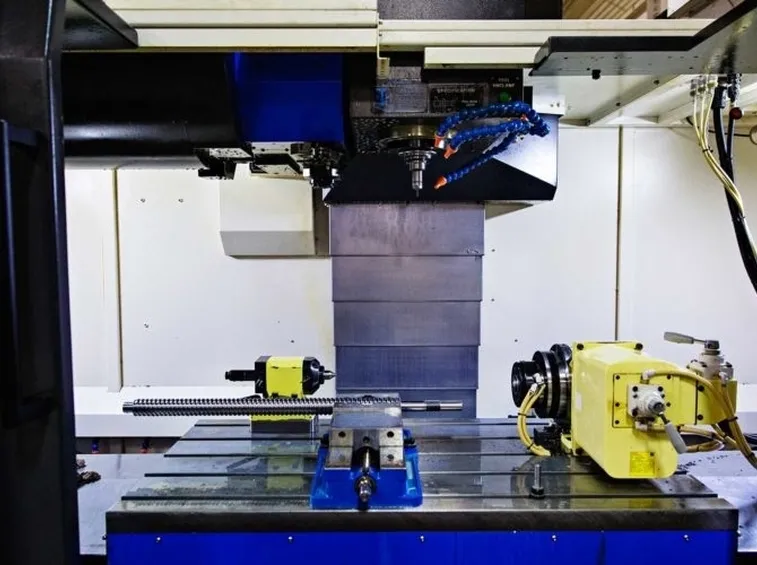

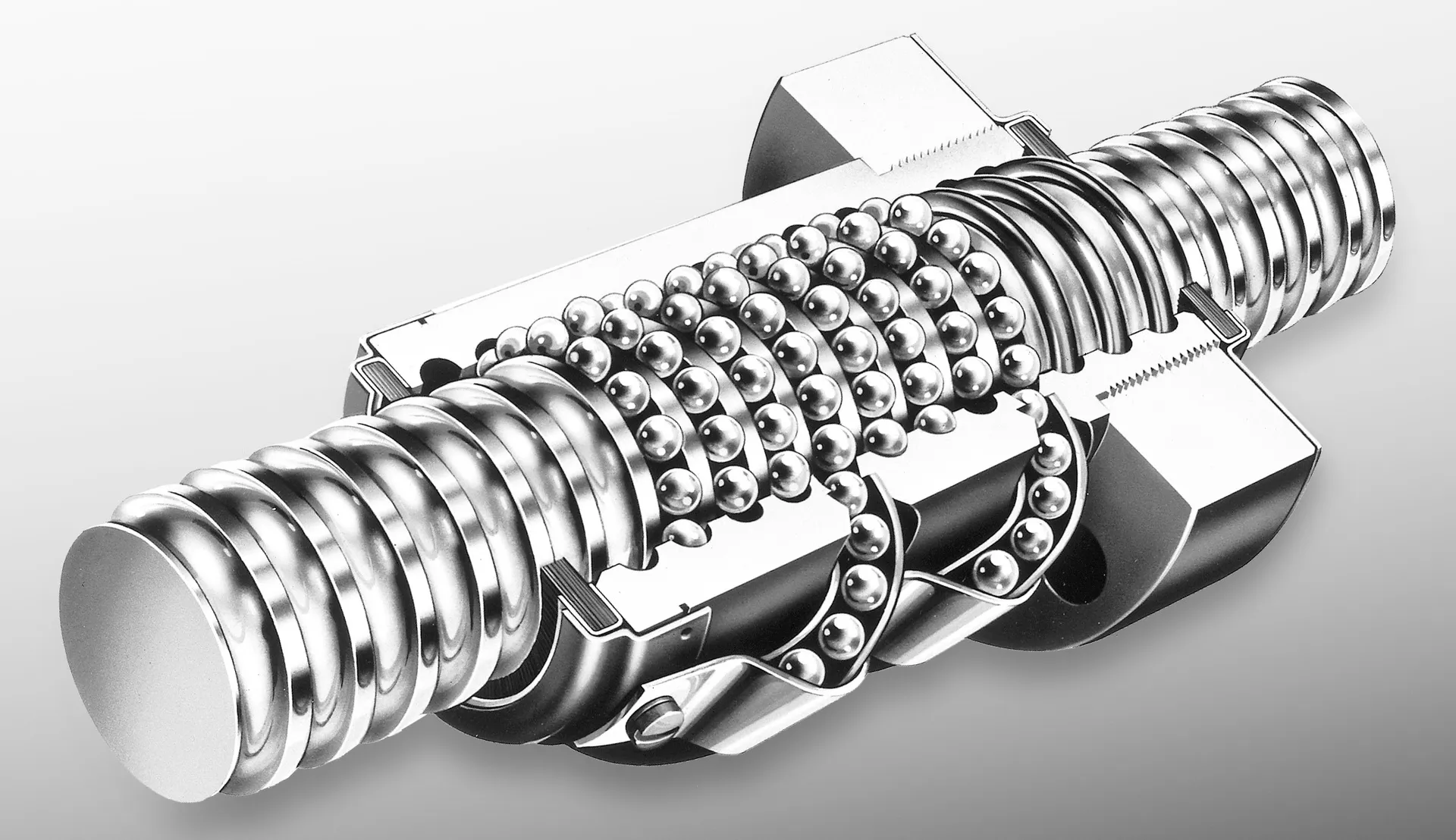

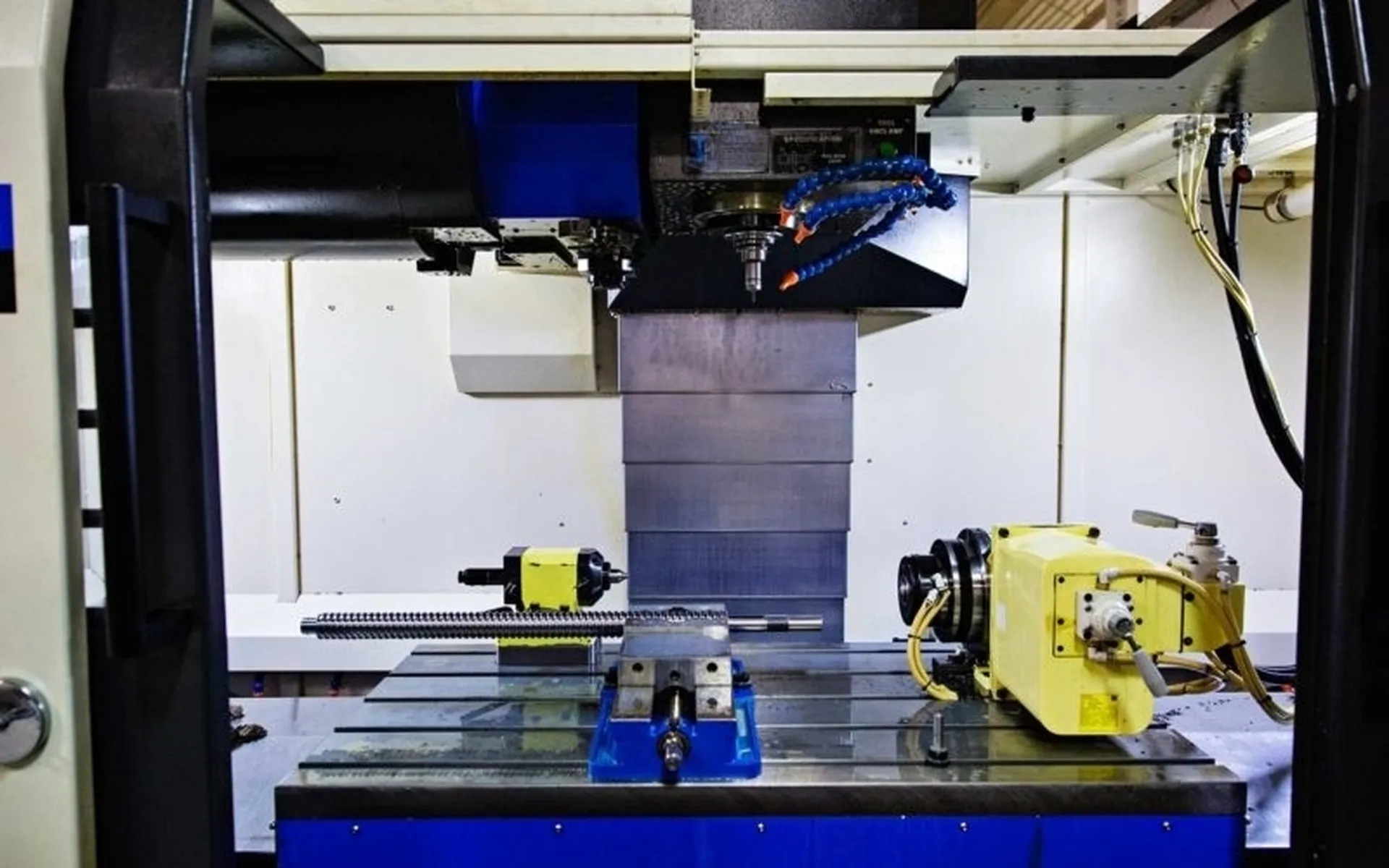

Produzione vite Nelle viti a ricircolo di sfere la filettatura è completamente riempita dalle biglie. Nel momento in cui la vite avanza le microsfere vengono spinte in avanti per ritornare in circolo nel meccanismo. Il ricircolo è interno se dopo ogni avvitamento le sfere tornano al giro precedente grazie a un deflettore oscillante presente nel filetto, oppure esterno quando al termine del filetto un tubicino esterno riconduce le sfere all'inizio del percorso. La filettatura di queste viti presenta un profilo convesso. Quando il profilo è emisferico le due semicirconferenze del filetto coincidono perfettamente con la microsfera e si definisce di "profilo circolare". Nel "profilo gotico" la sagoma ha una conformazione a "U": la sfera non coincide perfettamente con le pareti del filetto per una minore usura.

  • Viti testa bombata Le viti esistono in innumerevoli varianti di lunghezza, forma, spessore e filettatura. Tra queste innumerevoli varianti la forma della testa è una variabile piuttosto importante. Generalmente la testa...
  • Vite autofilettante corta Siamo tutti i giorni alle prese con piccole rotture che riguardano i mobili in legno dai quali non ci si vuole separare, oppure qualche altro oggetto che ha ceduto dove non doveva.Una scorta di viti a...
  • Viti metriche nere Le viti metriche con profilo triangolare sono le più utilizzate nel fai da te: il profilo base, ovvero quello che si ottiene sezionando la vite con un piano che passa attraverso l'asse longitudinale, ...
  • Esempio di viti Torx. Le viti Torx sono state sviluppate nel 1967 dalla Camcar LLC di Acument Global Technologies e hanno rappresentato una novità assoluta per quel periodo, in quanto non esistevano ancora modelli di viti ...

EsportsMJJ Vite A Ricircolo Di Sfere Con Cuscinetto A Sfera In Acciaio Con Sede Per Vite A Ricircolo Di Sfere Sfu1605 Rm1605

Prezzo: in offerta su Amazon a: 21,5€
(Risparmi 4,3€)


Viti a ricircolo di sfere: Vantaggi nell'uso

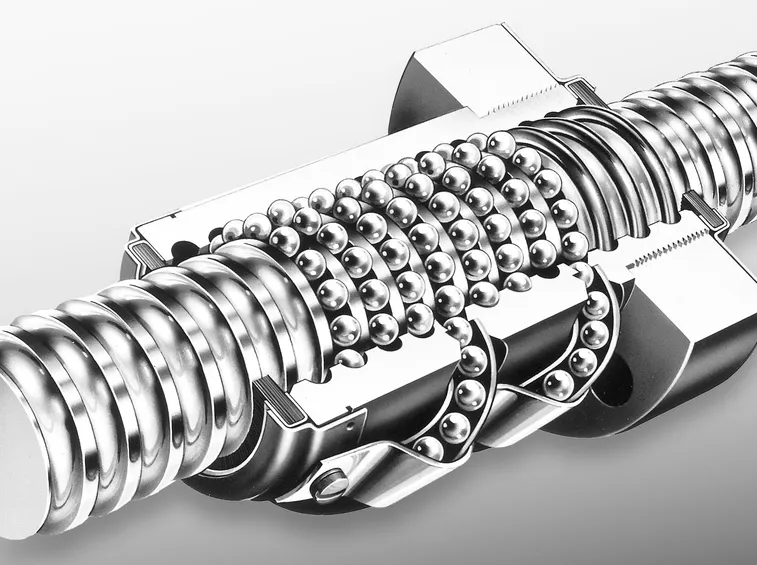

Funzionamento vite Le viti a ricircolo di sfere permettono la trasformazione da attrito radente ad attrito volvente con a notevoli vantaggi in termini meccanici sugli impianti industriali. In questi sistemi infatti si ha un rendimento maggiore a parità di energia applicata, una durata della vita delle varie componenti più lunga e una elevata resistenza all'usura. Inoltre la minore dissipazione di energia permette inferiori temperature di esercizio dei singoli componenti. Infine questi sistemi hanno un livello di rumorosità limitato. Queste tipologie di viti vengono utilizzate sopra tutte quelle macchine per automazioni industriali che richiedono silenziosità e alta capacità di carico, per le macchine utensili dell'industria pesante, per gli attuatori elettromeccanici, nelle apparecchiature per la lavorazione della plastica.
