Viti dwg

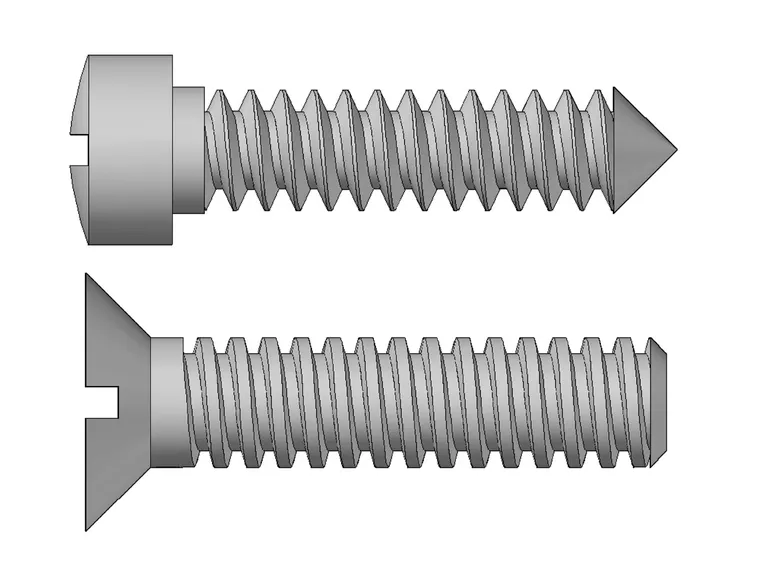

Le viti dwg sono file molto utili e usati per la progettazione in 3D, come con Autocad, uno dei migliori software del settore.

di Redazione

06 aprile 2017

Cosa sono le viti dwg

L'abbreviazione "dwg", oltre ad essere un formato usato per la progettazione con Autocad, sta per "drawing", ovvero "disegno". Il dwg è il principale tipo di file nel quale vengono salvati i progetti realizzati, sia che essi siano in 2D che in 3D. Spesso accade che i progetti che si vogliono realizzare siano molto complessi, per evitare di dover perder tempo con parti di poco rilievo si ricorre all'uso di modelli standard pre-esistenti che ci permettono di risparmiare tempo. Qualora però nel nostro progetto fossero richiesti dei particolari tipi di viti dovremo per forza realizzarli noi, ma niente paura, l'operazione non richiede molto tempo ma richiede discrete conoscenze del software in quanto necessita l'uso di comandi avanzati.

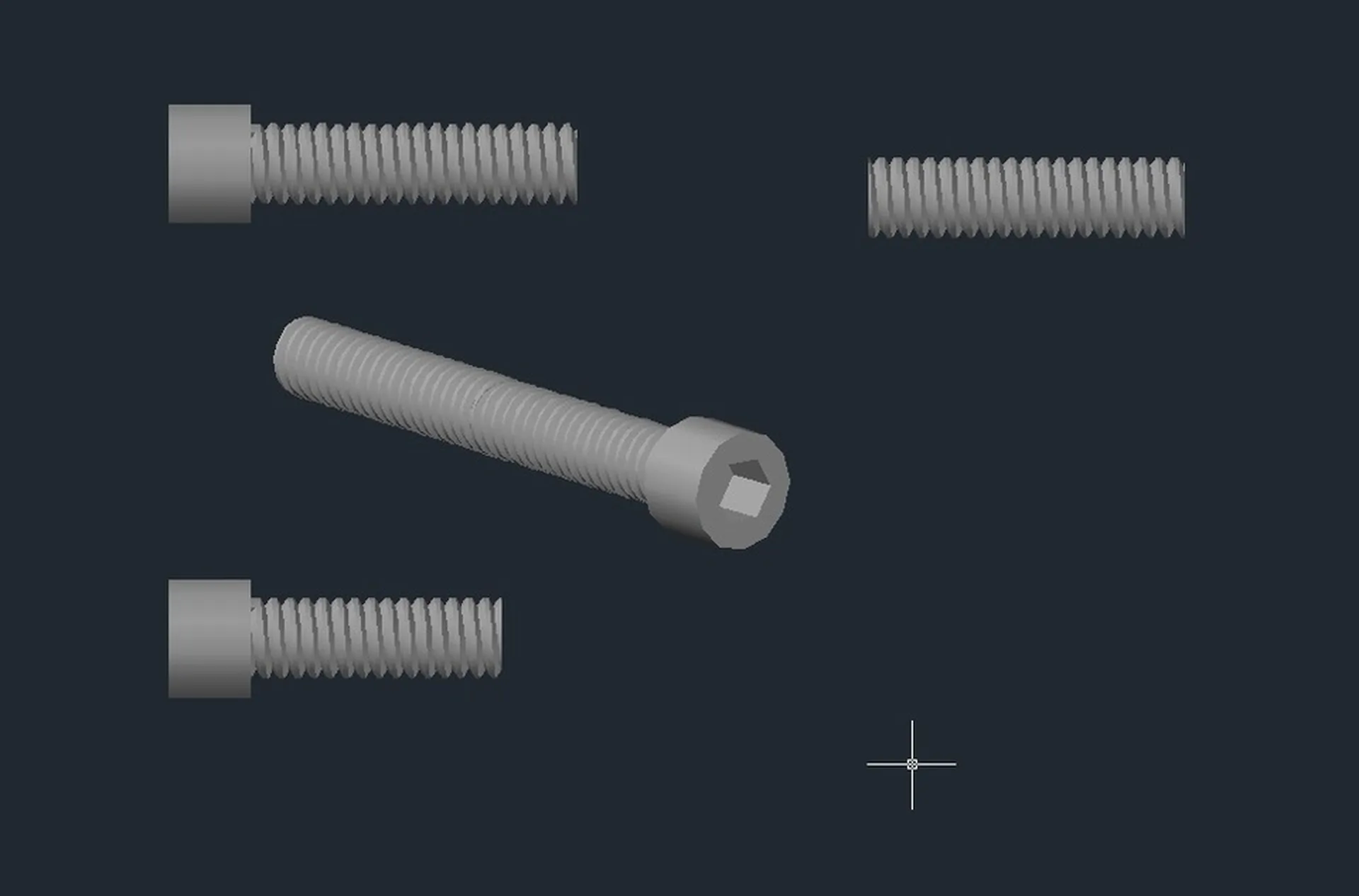

Come realizzare una vite dwg

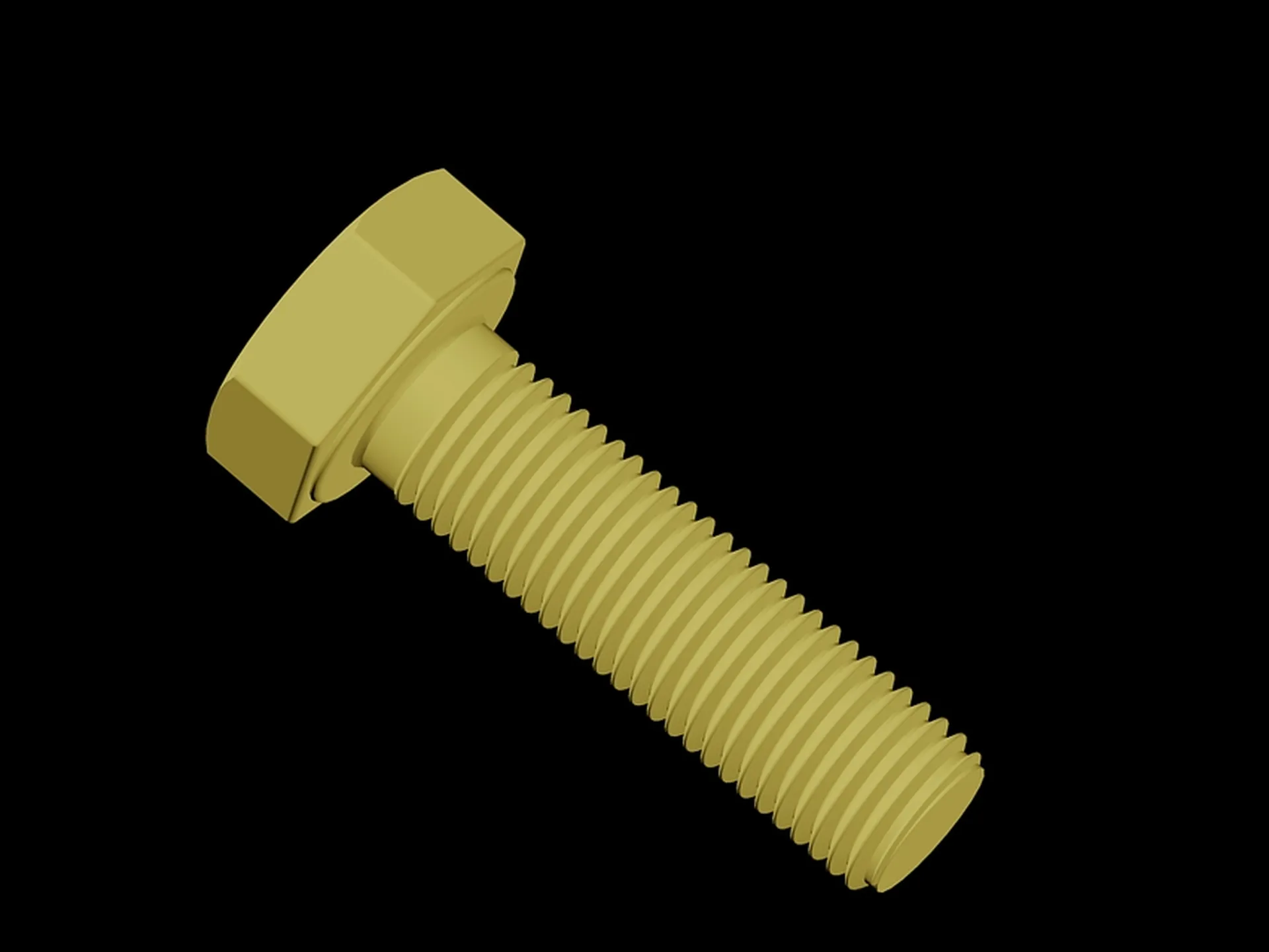

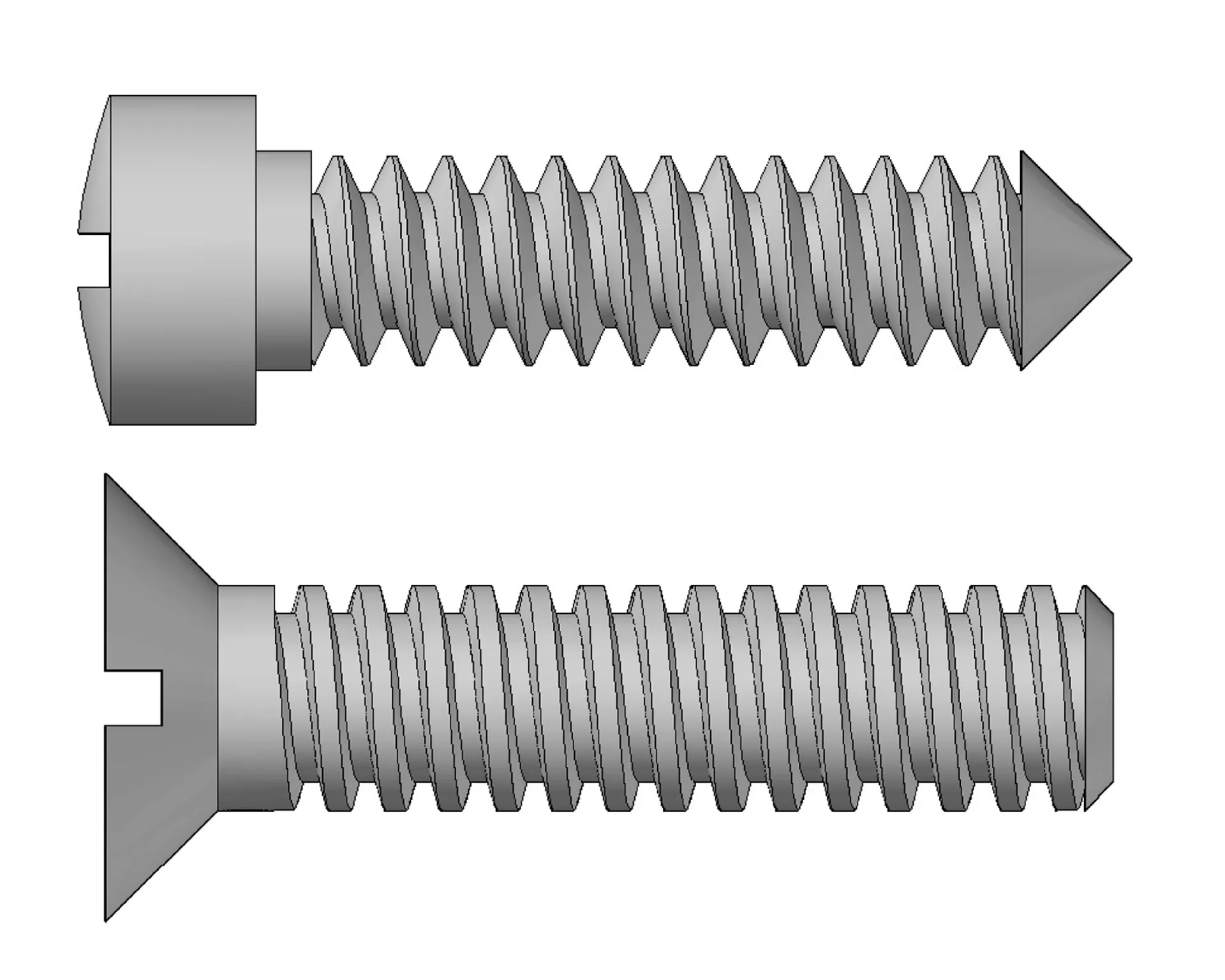

Come ben sapremo, la vite è composta da tre parti: la testa, il corpo e il filetto. Quest'ultimo risulta essere la parte più difficile, specialmente se si vuole realizzare un modello 3D fedele. Per realizzare una vite dwg dobbiamo sapere il tipo di viti che abbiamo in mente. La prima cosa da fare è quella di realizzare la testa. Nel caso essa sia una normale testa tonda inizieremo disegnando un cerchio che poi estruderemo altrimenti andremo a disegnare un esagono, che verrà estruso a sua volta. La seconda fase è la creazione del corpo, la parte centrale della vite. Ci basta disegnare un cilindro delle misure necessarie ricordandoci di tenere a mente quello che sarà il filetto. Come ultima parte dobbiamo disegnare la parte più complicata, il filetto. Esso è la parte più importante in quanto è ciò che rende una vite utilizzabile, qualora il progetto servisse non solo per una dimostrazione grafica ma anche per una realizzazione pratica, il passo è fondamentale. Per realizzarlo dovremo creare una spirale con le spire che dovranno avere una distanza tale da rispettare quelle della vite originale usando i comandi "Spirale" e "Sweep".

Dove reperire viti dwg

Qualora le viti dwg di cui abbiamo bisogno per il nostro progetto non siano particolari o la loro qualità particolarmente importante, possiamo ricorrere all'uso di modelli pre-esistenti in modo da evitare di perdere tempo prezioso che potremmo altrimenti dedicare allo sviluppo delle altre parti. Il modo migliore è senza dubbio visitare i diversi portali presenti sul web che mettono a disposizione tutti i modelli di qualsiasi oggetto, dai mobili per la casa alle automobili, basta cercare quello che ci serve. L'importazione dei file è molto semplice in quanto il formato dwg è riconosciuto quasi universalmente da tutti i programmi di modellazione e quindi particolarmente usato per condividere progetti, o anche solo parti di progetti.

Domande frequenti

  • Cosa significa esattamente l'estensione .dwg nel contesto delle viti?
    L'estensione .dwg non indica un tipo fisico di vite, ma il formato file proprietario utilizzato principalmente da AutoCAD per salvare disegni tecnici bidimensionali (2D) e tridimensionali (3D). In ambito progettuale, quando si parla di 'viti DWG', ci si riferisce ai modelli digitali di questi elementi meccanici salvati in tale formato. Questo permette agli ingegneri e progettisti di inserire componenti standardizzati direttamente nei propri schizzi tecnici senza doverli ridisegnare da zero, garantendo compatibilità con i principali software di CAD.
  • Come si crea una vite realistica in 3D utilizzando AutoCAD?
    Per modellare una vite 3D fedele in AutoCAD, bisogna suddividere il processo in tre fasi principali: testa, corpo e filetto. Innanzitutto, si disegna il profilo della testa (cerchio o esagono) ed lo si estrude. Successivamente, si genera il corpo centrale come un cilindro dalle dimensioni corrette. Infine, la parte più critica è il filetto: si utilizza il comando 'Spirale' per definire la geometria elicoidale rispettando il passo reale della vite, e poi il comando 'Sweep' per far scorrere il profilo del filetto lungo la traiettoria elicoidale, creando così la geometria 3D completa e funzionale.
  • È necessario disegnare ogni vite da zero o esistono librerie pronte?
    Non è necessario disegnare ogni componente da zero. Per risparmiare tempo, è consigliabile utilizzare modelli standard pre-esistenti disponibili su numerosi portali online specializzati in risorse CAD. Questi siti offrono librerie di viti, dadi e tasselli già modellati in formato DWG o DXF. Importare questi file nel proprio progetto è una procedura rapida e sicura, poiché il formato DWG è universalmente riconosciuto dalla maggior parte dei software di modellazione, permettendo di integrare rapidamente componenti reali nei disegni tecnici complessi.
  • Quando è fondamentale modellare il filetto in 3D invece che in 2D?
    La modellazione dettagliata del filetto in 3D diventa essenziale quando il disegno non ha solo scopo illustrativo, ma deve supportare analisi tecniche o verifiche di interferenza. Se il progetto prevede assemblaggi precisi, simulazioni di stress o produzione tramite stampa 3D, la geometria reale dello spessore e del passo del filetto è cruciale. Nei semplici schizzi 2D o nelle viste schematiche, spesso bastano linee convenzionali, ma per una rappresentazione fisicamente accurata e utile alla fabbricazione, la ricostruzione 3D tramite spirali e sweep è obbligatoria.
