Cosa sono i cavi elettrici
I cavi elettrici sono sistemi di conduzione e trasmissione della corrente elettrica, generalmente costituiti da un'anima interna costituita da più fili conduttori o fibre ottiche intrecciati tra loro. I cavi elettrici sono, nella stragrande maggioranza dei casi, rivestiti da apposito strato di materiale isolante o protettivo. I cavi elettrici possono trasportare corrente elettrica oppure informazioni, e trovano larghissimo impiego nei settori dell'elettricità, dell'elettrotecnica, dell'informatica e delle telecomunicazioni. Nella produzione dei cavi elettrici si utilizzano normalmente dei metalli con bassissima resistività elettrica, rame principalmente, ma anche alluminio o, nei cavi più pregiati, filamenti di argento. Lo spessore di un cavo è variabile in base al carico della portata di corrente elettrica che deve trasportare.
Composizione dei cavi elettrici

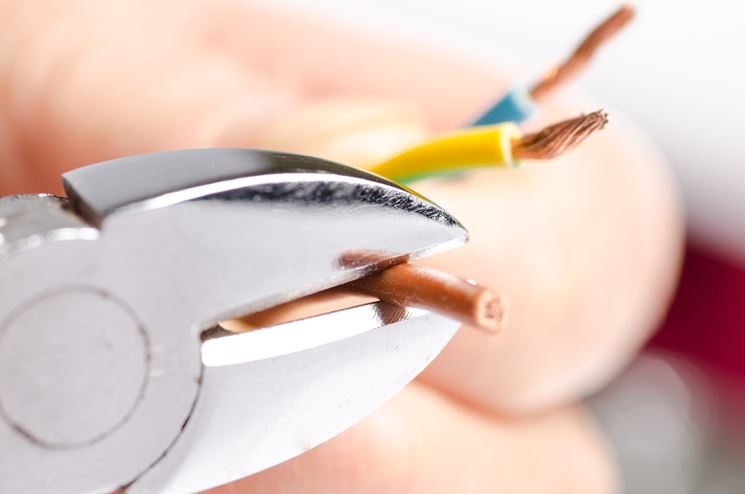

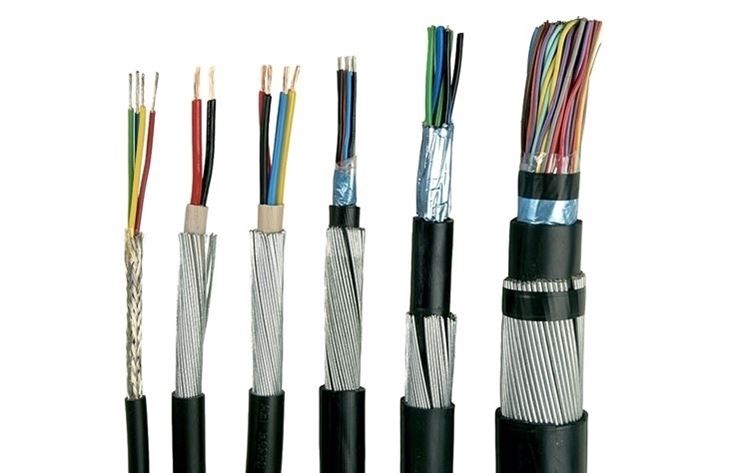

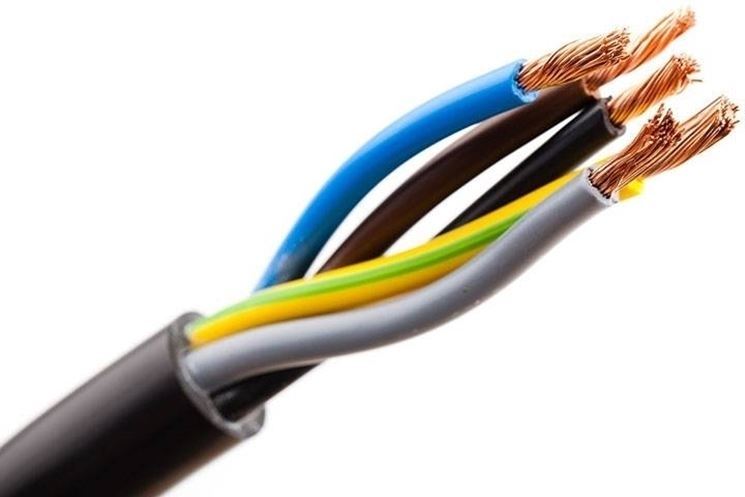

I cavi elettrici sono composti delle seguenti parti: - parte centrale metallica, in rame o altro conduttore, incaricata di trasportare la corrente elettrica, costituita da un insieme di fili intrecciati tra di loro oppure, più raramente, un filo unico; - uno strato di materiale isolante, composto dalla miscela di vari materiali, attentamente selezionati, dosati e sottoposti a trattamenti tecnologici per migliorarne le proprietà; - l'anima del cavo, costituito dall'insieme del conduttore e del relativo isolamento. Un cavo elettrico può essere costituito da più anime, unite tra di loro; l'involucro protettivo ed isolante posizionato sull'insieme delle anime è chiamato cintura. In particolari tipologie di cavi può essere previsto un ulteriore rivestimento protettivo, con qualità di protezione meccanica o chimica.
Caratteristiche dei cavi elettrici

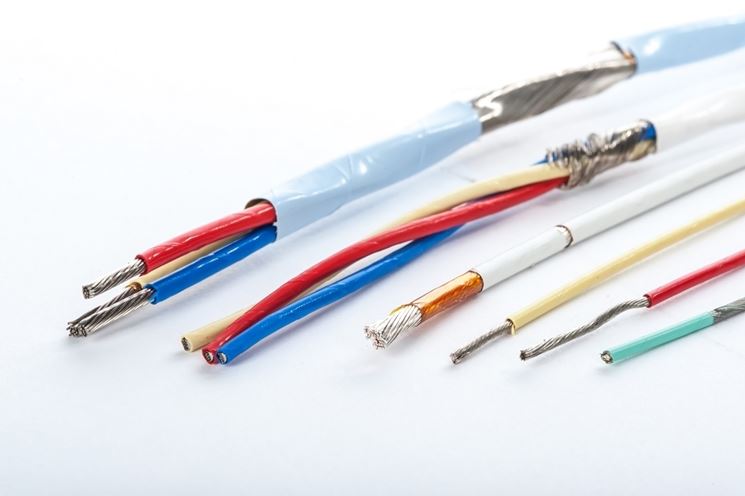

I cavi elettrici sono prodotti che sviluppano le loro prestazioni principalmente in lunghezza, impiegati per trasportare da un capo all'altro della loro estensione energia elettrica oppure informazioni, il tutto attraverso la formazione di campi elettromagnetici. Nel caso di trasferimento di energia elettrica, si parla di cavi energia, mentre nello spostamento di informazioni si defiscono cavi di telecomunicazioni. Un particolare tipo di cavi elettrici, denominati cavi di comando e segnalazione, presentano caratteristiche di entrambe le categorie sopradescritte, infatti trasportano informazioni ed energia elettrica allo scopo di azionare le apparecchiature a cui sono collegati. I cavi speciali sono un'ulteriore tipologia di cavi elettrici che adottano soluzioni specifiche per dar loro prestazioni esclusive, come la possibilità di resistere in zone particolarmente ardue ed ostili.
Sistemi di posa dei cavi elettrici

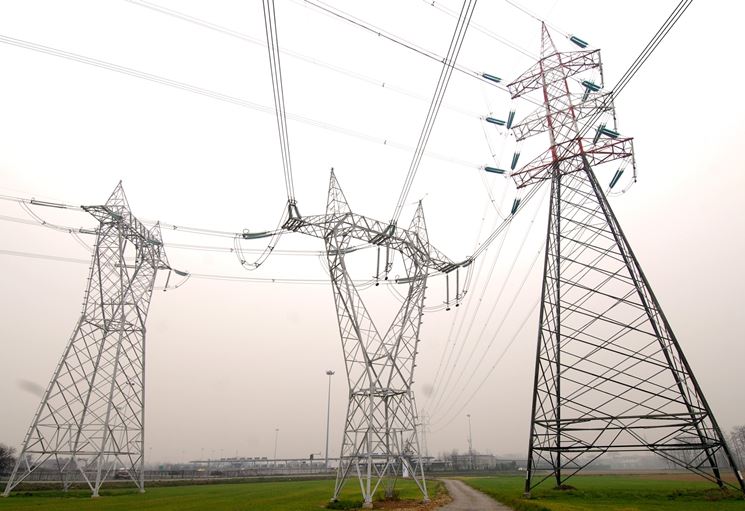

I cavi elettrici si distinguono in funzione della loro posizione di collocamento, si avranno quindi tre categorie distinte: - cavi elettrici aerei, quando sono installati su appositi strutture di legno o metalliche, come ad esempio i tralicci; - cavi elettrici terrestri, nel caso che siano sotterrati direttamente nel terreno, oppure dentro tubazioni interrate, o infine in specifici cunicoli, il tutto posto ad una tale profondità nel suolo da rendere queste opere adeguatamente protette da improvvide azioni commesse nel suolo terrestre; - cavi elettrici sottomarini, sono i cosiddetti cavi posti sul fondo dei mari, dei laghi o dei fiumi, non prima di aver provveduto a realizzare idonei canali di arginamento per il loro alloggiamento e la conseguente ricopertura con strati di materiale protettivo.
Cavi ottici
Una particolare realizzazione di cavi elettrici sono i cavi ottici, costruiti in modo da poter trasportare al loro interno la luce. Trovano impiego nel campo delle telecomunicazioni, per le loro prestazioni in termini di quantità di informazioni trasportabili. Normalmente i cavi ottici possono contenere fino a 7 singole fibre, ma è prassi comune cambiare due fibre con due fili composti da sostanze elastomeriche detti filler. Questa sostituzione viene fatta con lo scopo di rinforzare dal punto di vista meccanico il cavo ottico, contraddistinto da fragilità alla flessione. Ogni fibra viene protetta singolarmente e due guaine rivestono interamente i 7 fili (le 5 fibre ottiche e i 2 filler). La guaina più interna aggiunge altra resistenza meccanica, la guaina esterna dona isolamento termico e impermeabilità.
Accorgimenti nella posa dei cavi elettrici
Durante l'installazione dei cavi elettrici bisogna prestare attenzione a rispettare alcuni accorgimenti precauzionali. Occorre innanzitutto non danneggiare il cavo durante l'operazione di posa e fissaggio. Altro parametro da rispettare è quello del coefficiente di stipamento, che prevede che il diametro della tubazione sia almeno un 30% maggiore rispetto a quello del cavo (o dei casi) in esso contenuto. Questo accorgimento è fondamentale, per garantire operazioni di manutenzione del cavo contenuto nella tubazione, quali sfilare e rinfilare il cavo. Altra buona norma da rispettare è di non praticare più di due curve al angolo retto lungo il percorso della canalizzazione. In caso di forti deviazioni del tragitto, a causa della forma del muro, la tubazione dei cavi elettrici andrà interrotta mediante l'apposizione di cassette di derivazione.
Domande frequenti
-
Qual è la differenza principale tra un cavo elettrico e un cavo ottico?La differenza sostanziale risiede nel mezzo di trasmissione: i cavi elettrici tradizionali trasportano energia elettrica o segnali tramite conduttori metallici (solitamente rame o alluminio), mentre i cavi ottici trasmettono dati utilizzando impulsi luminosi all'interno di fibre di vetro o plastica. I cavi ottici offrono capacità di trasporto dati molto superiori e sono immuni alle interferenze elettromagnetiche, rendendoli ideali per le telecomunicazioni ad alta velocità. Tuttavia, i cavi ottici sono meccanicamente più fragili alla flessione e richiedono protezioni aggiuntive, come filler elastomerici e doppi rivestimenti, per garantire robustezza strutturale.
-
Come si calcola il diametro minimo della tubazione per posare i cavi elettrici?Per garantire una corretta installazione e futura manutenibilità, è necessario rispettare il coefficiente di stipamento. La regola pratica indica che il diametro interno della tubazione deve essere almeno il 30% superiore al diametro complessivo del cavo (o del fascio di cavi) che vi verrà inserito. Questo spazio extra è fondamentale per permettere lo scorrimento del cavo senza danneggiarne l'isolamento durante la posa e, soprattutto, per facilitare eventuali operazioni di manutenzione successive, come lo sfilamento o il reinserimento del cavo stesso.
-
Quante curve ad angolo retto si possono fare in una canalizzazione?Nella posa dei cavi elettrici in tubazione, è severamente consigliato non praticare più di due curve ad angolo retto consecutive lungo lo stesso tratto. Superare questo limite aumenta drasticamente l'attrito e il rischio di danneggiare l'isolamento dei cavi durante la tiratura. Se il percorso richiede deviazioni maggiori a causa della geometria del muro o degli ambienti, la norma prevede di interrompere il tubo continuo inserendo cassette di derivazione. Queste cassette permettono di cambiare direzione in sicurezza, mantenendo accessibili i punti di giunzione e facilitando la gestione del cablaggio.
-
Quali sono le tre principali categorie di posa dei cavi elettrici?I cavi elettrici si classificano in base alla loro collocazione fisica in tre categorie principali: aerei, terrestri e sottomarini. Quelli aerei sono installati su strutture esterne come pali o tralicci metallici. I cavi terrestri sono interrati direttamente nel suolo o protetti all'interno di tubazioni e cunicoli specifici, scavati a profondità tali da evitare danni causati da attività superficiali. Infine, i cavi sottomarini vengono posati sul fondo di mari, laghi o fiumi, dopo aver creato appositi solchi di arginamento e ricoperti con strati protettivi contro le sollecitazioni ambientali marine.
-
Di cosa è composto strutturalmente un cavo elettrico standard?Un cavo elettrico è strutturato in livelli concentrici. Al centro si trova l'anima conduttrice, generalmente in rame o alluminio, formata da fili intrecciati o un unico filo massiccio. Questa anima è avvolta da uno strato isolante, realizzato con miscele di materiali polimerici studiati per bloccare la dispersione di corrente. L'insieme di conduttore e isolamento costituisce l'anima del cavo. Nei cavi multipolari, più anime sono riunite sotto una 'cintura' isolante esterna, che può essere ulteriormente protetta da rivestimenti meccanici o chimici per resistere ad agenti esterni o stress fisici.
