Progettazione impianti elettrici: qualche nozione

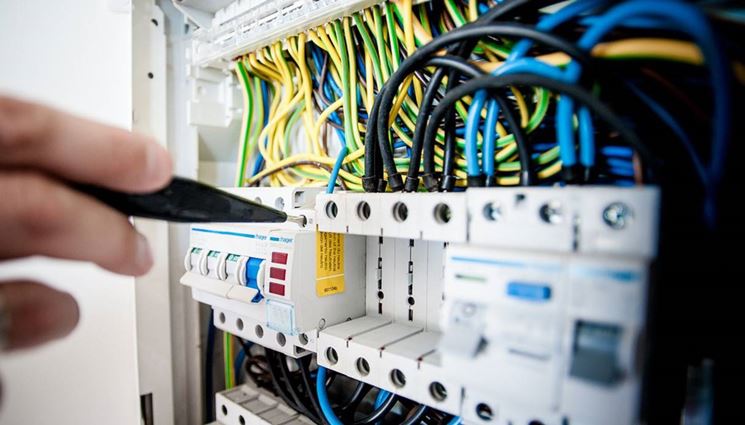

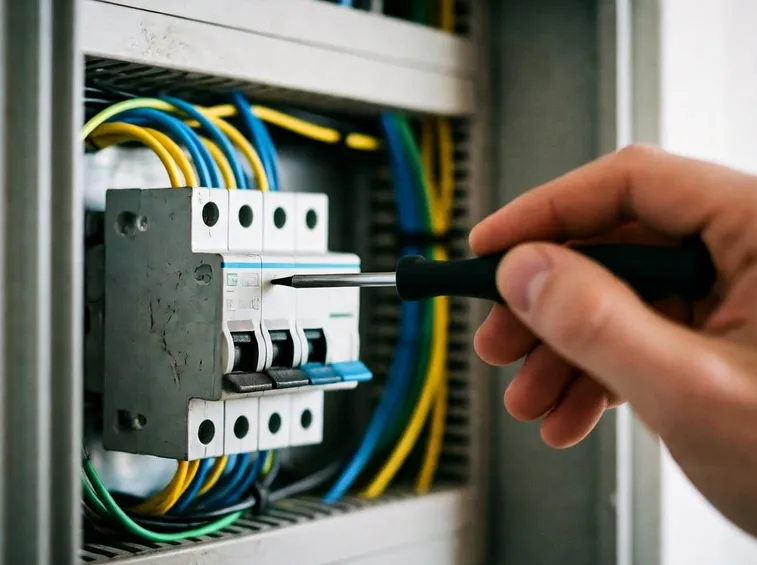

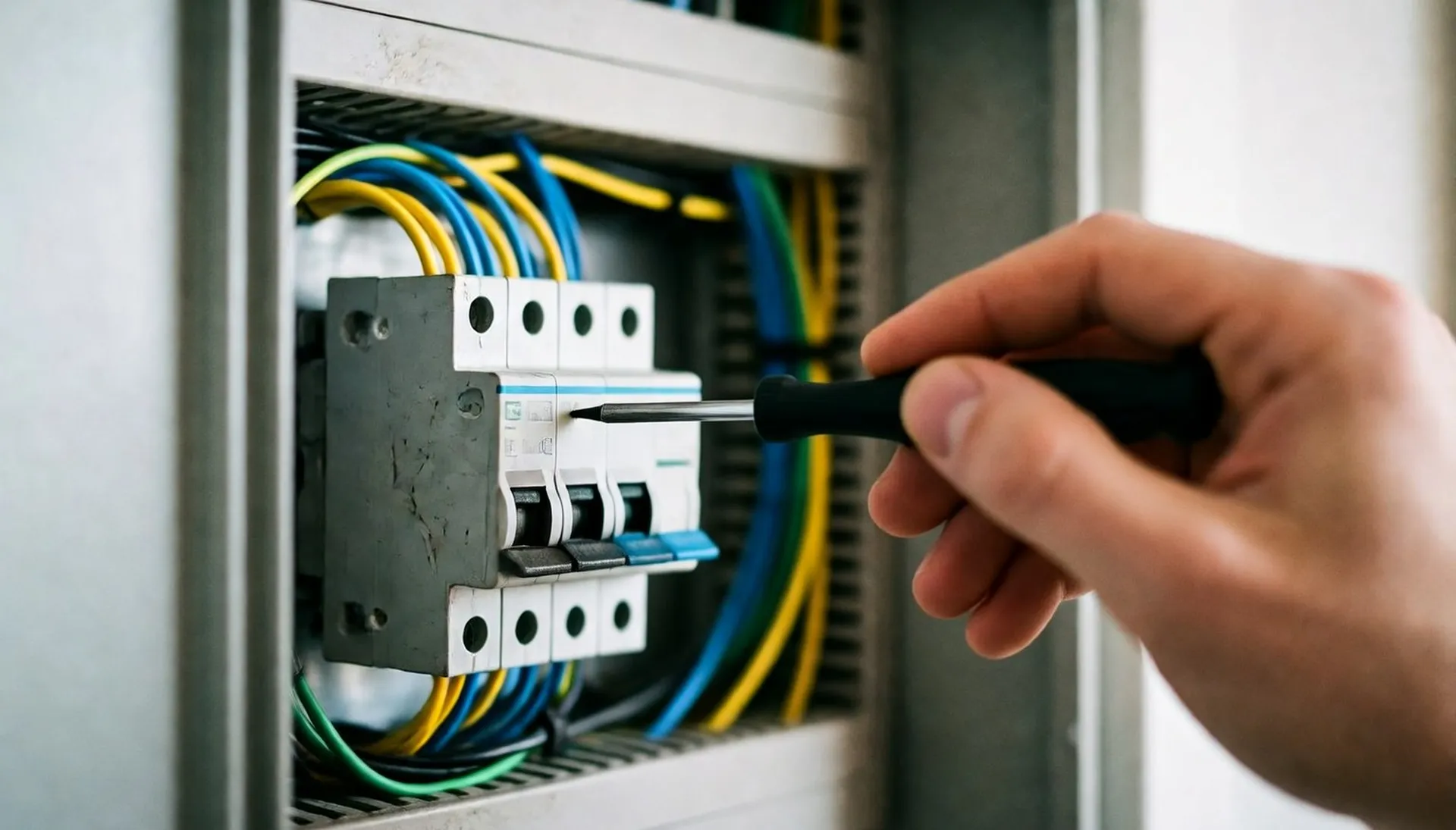

Volendo iniziare ad eseguire una progettazione impianti elettrici c'è da non dimenticare mai che con l'elettricità non bisogna distrarsi. Comunque è sempre meglio conoscere qualche nozione fondamentale, come per esempio che la tensione elettrica viene misurata in Volt ed è il carico di lavoro necessario per portare la corrente elettrica in giro per il circuito. Negli impianti elettrici di casa, di solito, è uguale a 220 V. Gli Ampère invece misurano quanti elettroni viaggiano in un punto del circuito ogni secondo. Mentre i Watt sono la potenza di un apparecchio elettrico. Volendo aggiungere un carico al circuito usare questa formula: V x A = W. Infine, quello che si consuma in corrente è misurato in chilowattora, cioè kWh. Per avere la corrente in casa, delle condutture di distribuzione arrivano alla cassetta di derivazione e se si abita in un appartamento i circuiti distribuiscono la corrente fino ad arrivare al contatore, dove ci sono dei morsetti di fase e neutro per raggiungere il quadro di distribuzione. Quest'ultimo ha un interruttore generale automatico per interrompere la corrente in caso di bisogno e da qui l'elettricità si distribuisce in tutto l'appartamento.

Progettazione impianti elettrici: cosa serve

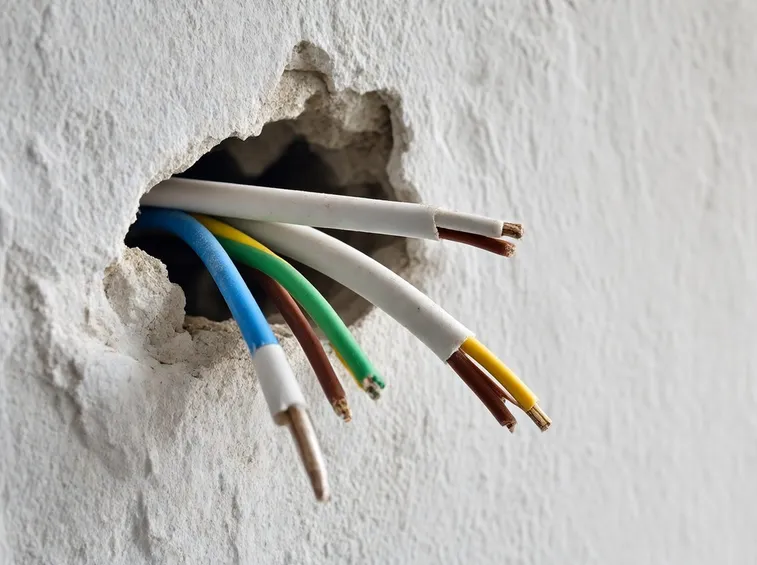

Per la progettazione impianti elettrici è necessario stabilire dove verrà posizionato il contatore e la sicurezza, rappresentata da salvavita e messa a terra. Bisogna inoltre segnare in casa dove mettere le varie prese. E' d'obbligo sapere anche che l'impianto elettrico di casa è diviso in tre circuiti: quello per i punti luce fissi, un altro per le prese elettriche, e infine quello di forza per elettrodomestici come il forno e la lavatrice. I cavi da usare devono avere portata e sezione sufficienti ai vari usi. Per l'illuminazione si possono usare dei cavi da 10 A e sezione 1,5 mm, per le prese di forza quelli da 25 A e 4 mm di sezione. Occorrono poi le scatole di derivazione per collegare gli elementi e le prese. Il circuito elettrico, di solito, è detto ad anello in quanto i cavi partono dai morsetti del quadro di distribuzione e passano nelle scatole di derivazione e arrivano alle prese. Dopo, tornano indietro al quadro di distribuzione. Infatti, ogni presa avrà due cavi, uno in entrata e l'altro in uscita per continuare il suo percorso in tutto l'appartamento.

Progettazione impianti elettrici: messa a terra

Per la messa a terra collegare gli apparecchi a terra con un conduttore di protezione attraverso il quale passerà la corrente per arrivare al morsetto di terra del quadro di distribuzione. I conduttori di protezione dovranno quindi essere collegati a delle barre di rame tramite una barra di raccordo. La messa a terra è molto importante, in quanto disperde la corrente nelle fondamenta della casa, cioè nella terra, ed evita in questo modo dei rischi e dei pericoli. Infatti, se nell'impianto elettrico ci fosse un difetto o se un elettrodomestico entra in contatto con il conduttore di fase la messa a terra diventa indispensabile. Infine, è sempre meglio per la progettazione impianti elettrici, rivolgersi ad un tecnico qualificato che aiuterà o svolgerà l'esecuzione totale dei lavori, per essere completamente tranquilli di una buona riuscita e soprattutto per ottenere un impianto elettrico sicuro e ben collaudato. In effetti con l'elettricità bisogna avere molta esperienza e il fai da te in questo campo è riservato solo ad esperti del settore.

Schema generale

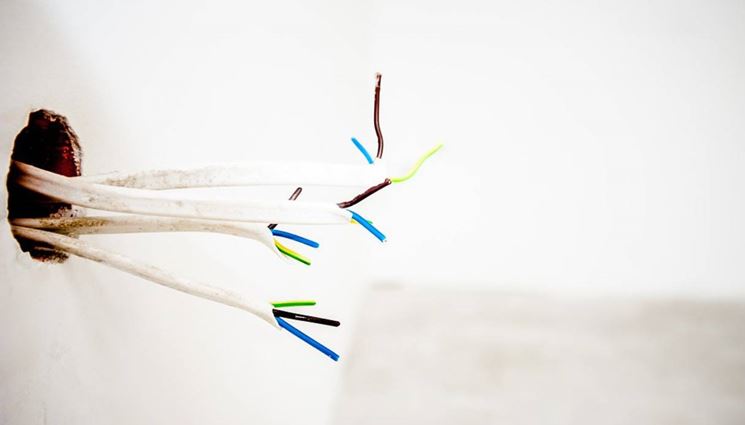

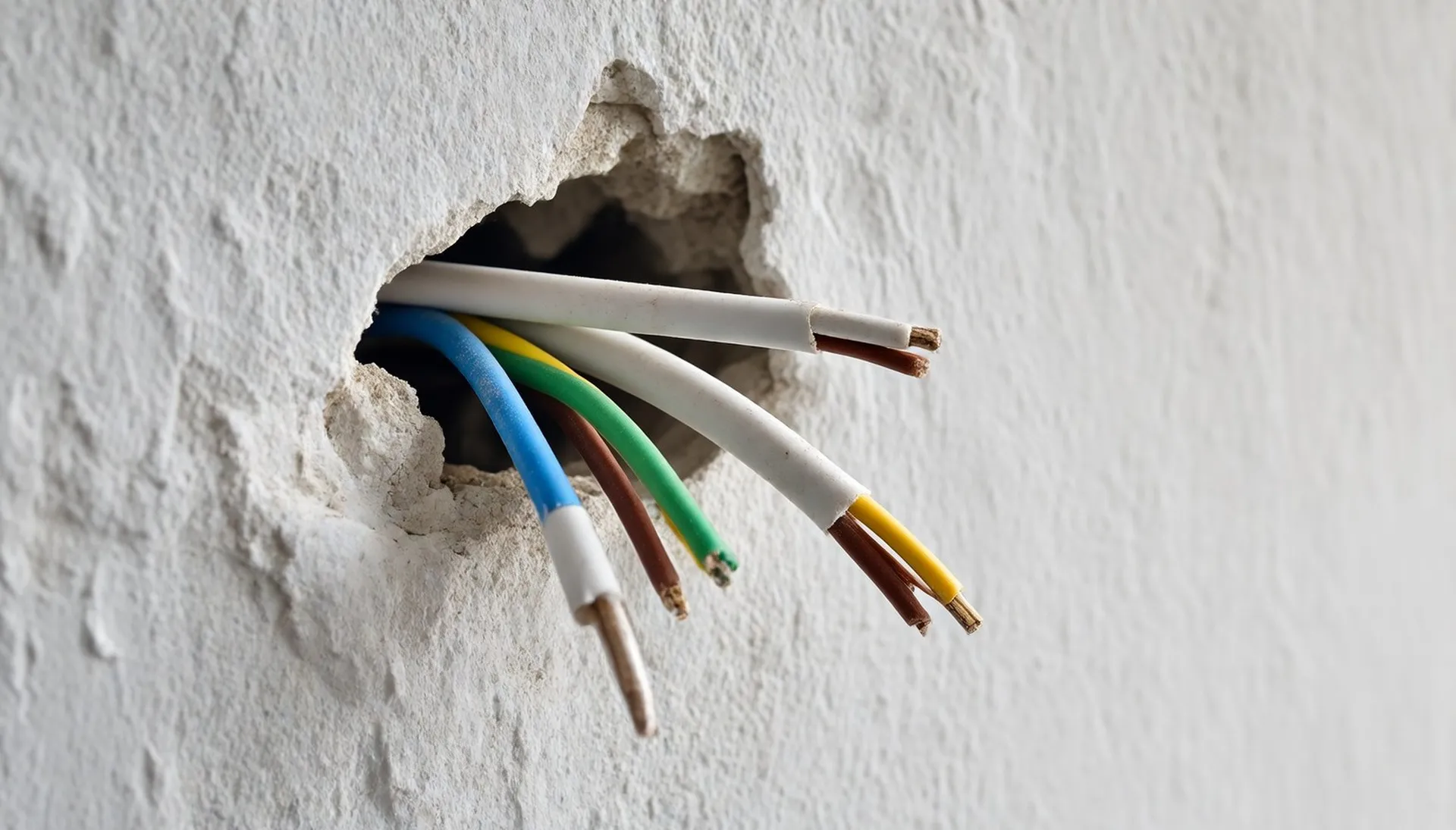

Per un nuovo impianto elettrico occorre naturalmente uno schema generale, che servirà per eseguire bene tutto l'impianto. I cavi dovranno essere posati da professionisti che devono rilasciare per legge una Dichiarazione di Conformità, alla fine dei lavori. Lo schema dovrà tenere in considerazione non più di 6 o 7 prese per ogni circuito, altrimenti sarà necessario aggiungere due nuovi fili di fase e neutro. Esteticamente è meglio incassare le canaline all'interno del muro, praticando delle tracce e seguendo il progetto. A questo punto, disegnare sulle pareti le tracce, indicando i punti di collegamento, le prese, interruttori e utilizzatori. I cavi verranno messi nelle canaline e le linee saranno unite fra loro dalle scatole di derivazione. Le tracce vengono poi intonacate e si collegano i vari cavi elettrici. Saranno infine verificate con il tester le connessioni e si potrà terminare con stuccatura e tinteggiatura del muro.

Domande frequenti

Quali sono i tre circuiti fondamentali da prevedere nella progettazione di un impianto elettrico domestico?

La normativa e la buona pratica progettuale dividono l’impianto elettrico residenziale in tre circuiti distinti per garantire sicurezza e funzionalità. Il primo circuito gestisce i punti luce fissi, utilizzando solitamente cavi da 1,5 mm² con protezione da 10 A. Il secondo circuito è dedicato alle prese di uso generale, mentre il terzo, definito 'di forza', alimenta gli elettrodomestici ad alto assorbimento come forni, lavatrici e condizionatori; per questi ultimi si impiegano cavi di sezione maggiore, spesso 4 mm², protetti da interruttori da 25 A. Questa separazione evita sovraccarichi e permette interventi mirati senza isolare l’intera abitazione.
Come funziona il circuito ad anello e quali sono i limiti nel numero di prese per linea?

Il circuito ad anello è una configurazione comune in cui i cavi partono dal quadro elettrico, raggiungono le varie prese passando per le scatole di derivazione, e fanno ritorno allo stesso punto di origine. Ogni presa riceve corrente da due vie (entrata e uscita), aumentando l'affidabilità. Tuttavia, per evitare surriscaldamenti e cadute di tensione, lo schema deve prevedere non più di 6 o 7 prese per ogni singolo circuito. Se il numero di utenze supera questa soglia, è obbligatorio inserire nuove linee separate con propri fili di fase e neutro, ripartendo il carico tra diversi magnetotermici del quadro.
Qual è il ruolo essenziale della messa a terra e come si collega nel quadro elettrico?

La messa a terra è un sistema di protezione vitale che disperde nei fondali terrestri eventuali correnti di dispersione generate da guasti o contatti accidentali con parti sotto tensione. Nel quadro di distribuzione, i conduttori di protezione (solitamente giallo-verdi) degli apparecchi sono collegati a barre di rame tramite una barra di raccordo comune. Questo percorso offre una via a bassa resistenza verso la terra, facendo intervenire tempestivamente il salvavita in caso di anomalie. Senza una corretta messa a terra, il rischio di scosse elettriche fatali aumenta drasticamente, rendendola obbligatoria per legge in qualsiasi nuova installazione.
È possibile realizzare l'impianto elettrico in autonomia o serve obbligatoriamente un professionista?

Sebbene la teoria possa essere studiata, la realizzazione fisica e certificativa di un impianto elettrico richiede competenze specifiche e licenze professionali. Per legge, i lavori di posa dei cavi e le verifiche finali devono essere eseguiti da tecnici qualificati che rilasciano la Dichiarazione di Conformità (DiCo). Questa documentazione attesta che l’impianto rispetta le norme di sicurezza vigenti ed è necessaria per l’attivazione della fornitura energetica. Il fai-da-te può limitarsi a piccole manutenzioni esterne o sostituzione di componenti accessibili, ma la struttura portante dell’impianto deve rimanere affidata a mani esperte per garantire la sicurezza degli abitanti.
