Tester analogico

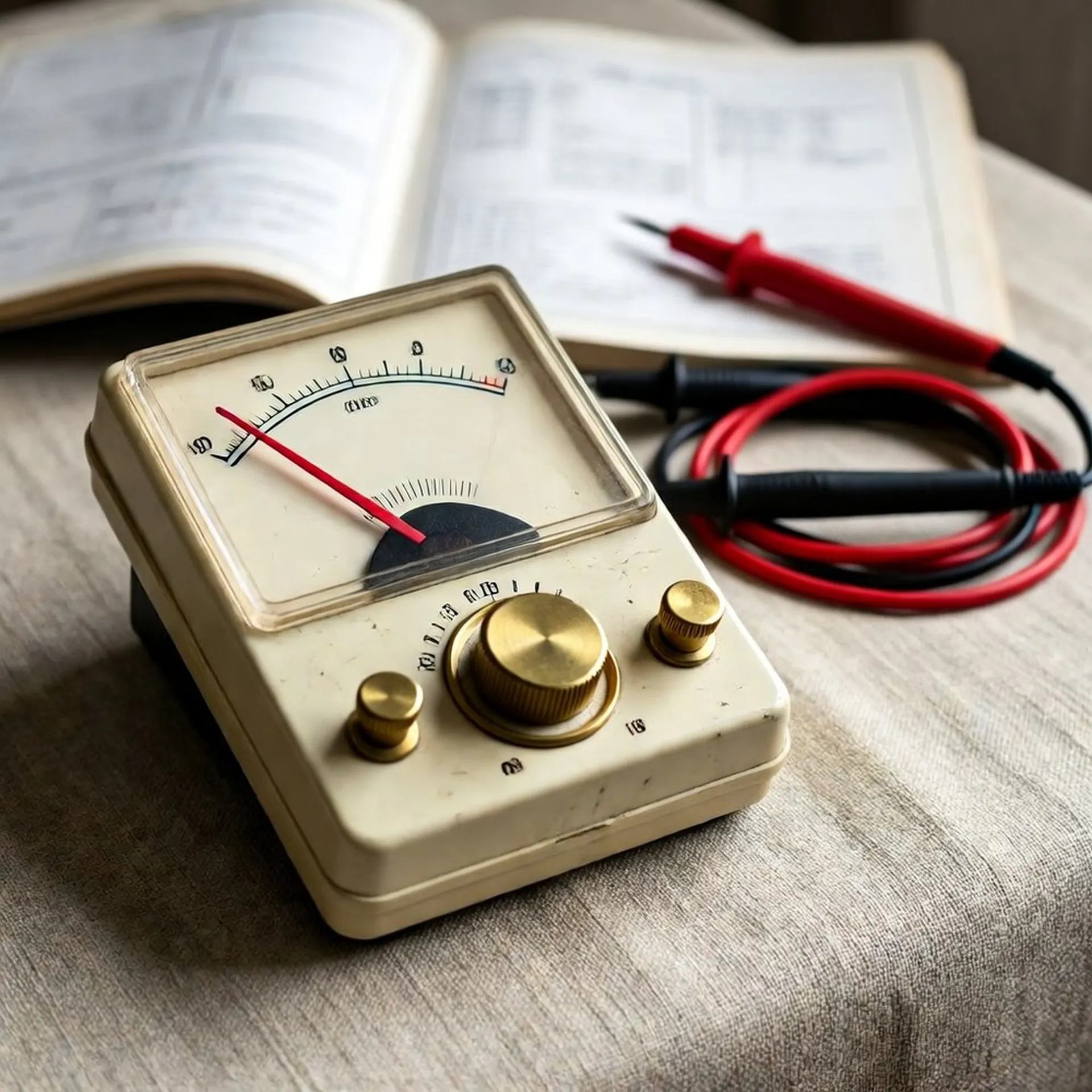

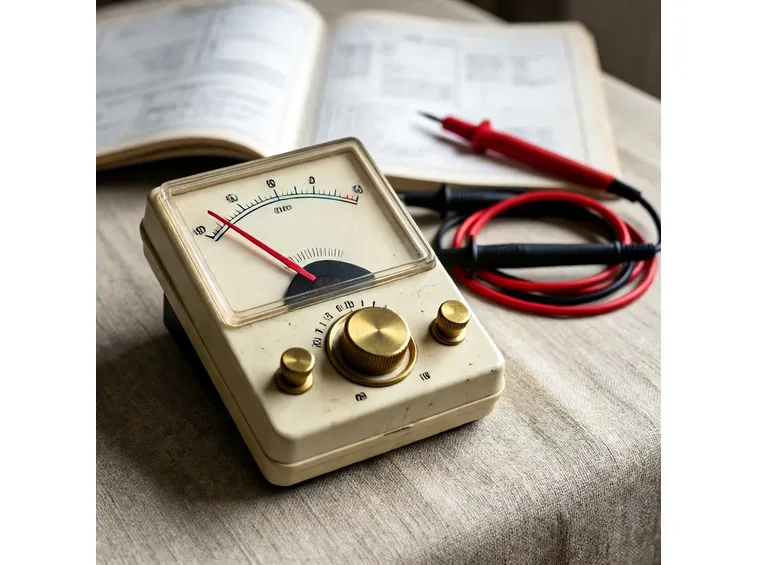

Cos'è un tester analogico e a cosa serve

Un tester analogico, noto anche con la sigla VOM (Volt-Ohm-milliamperometro), è uno strumento di misura elettronico che permette di misurare diversi tipi di grandezze in un unico utensile. In genere, alcune delle funzioni standard sono la misurazione della tensione, della corrente e della resistenza. I tester analogici differiscono da quelli digitali poiché utilizzano un microamperometro con un puntatore in movimento per visualizzare le letture mentre i tester digitali presentano un display numerico o una barra grafica per rappresentare il valore misurato. Nonostante i tester digitali siamo ora molto più comuni a causa del loro basso costo, i tester analogici sono ancora gli strumenti prediletti per questo tipo di misurazioni come, ad esempio, durante il monitoraggio di un valore rapidamente variabile.

Funzionamento base del tester analogico

Il tester analogico è un dispositivo portatile utile per individuare guasti di base e per il lavoro sul campo. Essi possono essere utilizzati per risolvere i problemi elettrici di una vasta gamma di dispositivi industriali e domestici, come le apparecchiature elettroniche, comandi del motore, elettrodomestici, alimentatori e sistemi di cablaggio. Il tester analogico, durante l’utilizzo, carica il circuito in esame ad una certa misura. Ad esempio, un tester che usa il movimento di una bobina mobile con un fondo scala di corrente di 50 microampere, ovvero la più alta sensibilità comunemente disponibile sul mercato, deve ricevere almeno 50 microampere dal circuito per avere prova del fondo scala. È interessante notare che oggi i tester sono venduti in una custodia di plastica o comunque di un materiale isolante, questo perché attorno al 1920, quando le versioni tascabili entrarono in commercio, erano venduti in una custodia di metallo che causo non poche morti per elettroshock.

Interfaccia del tester analogico

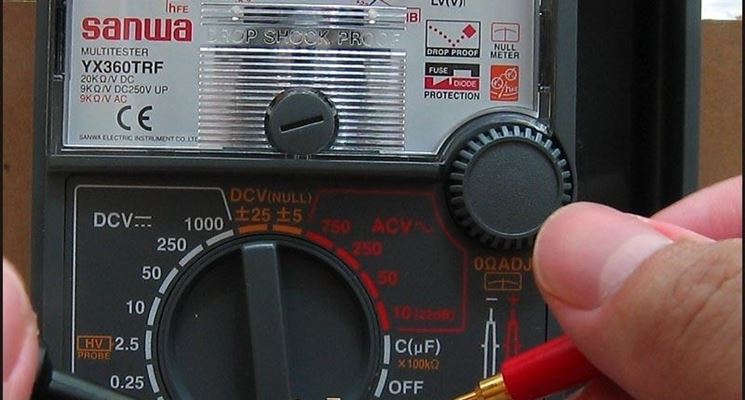

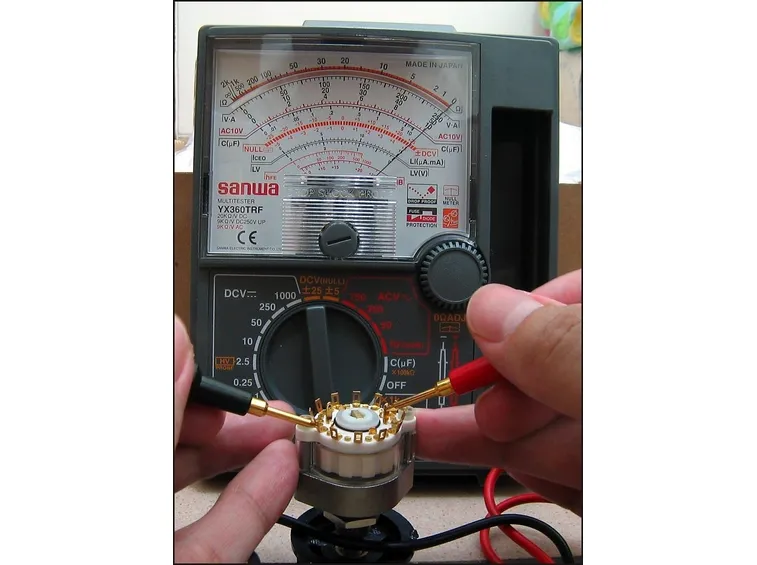

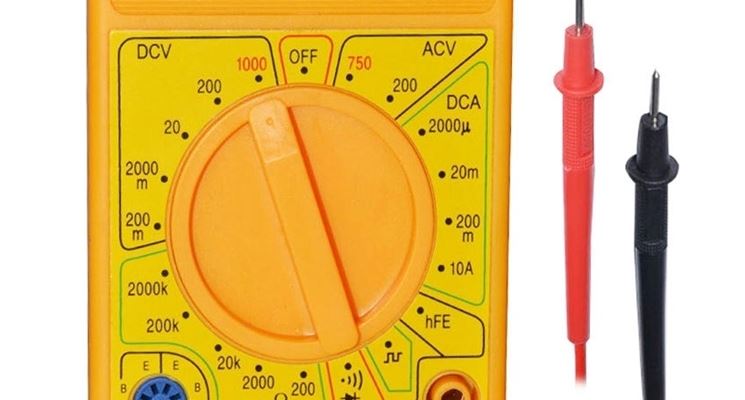

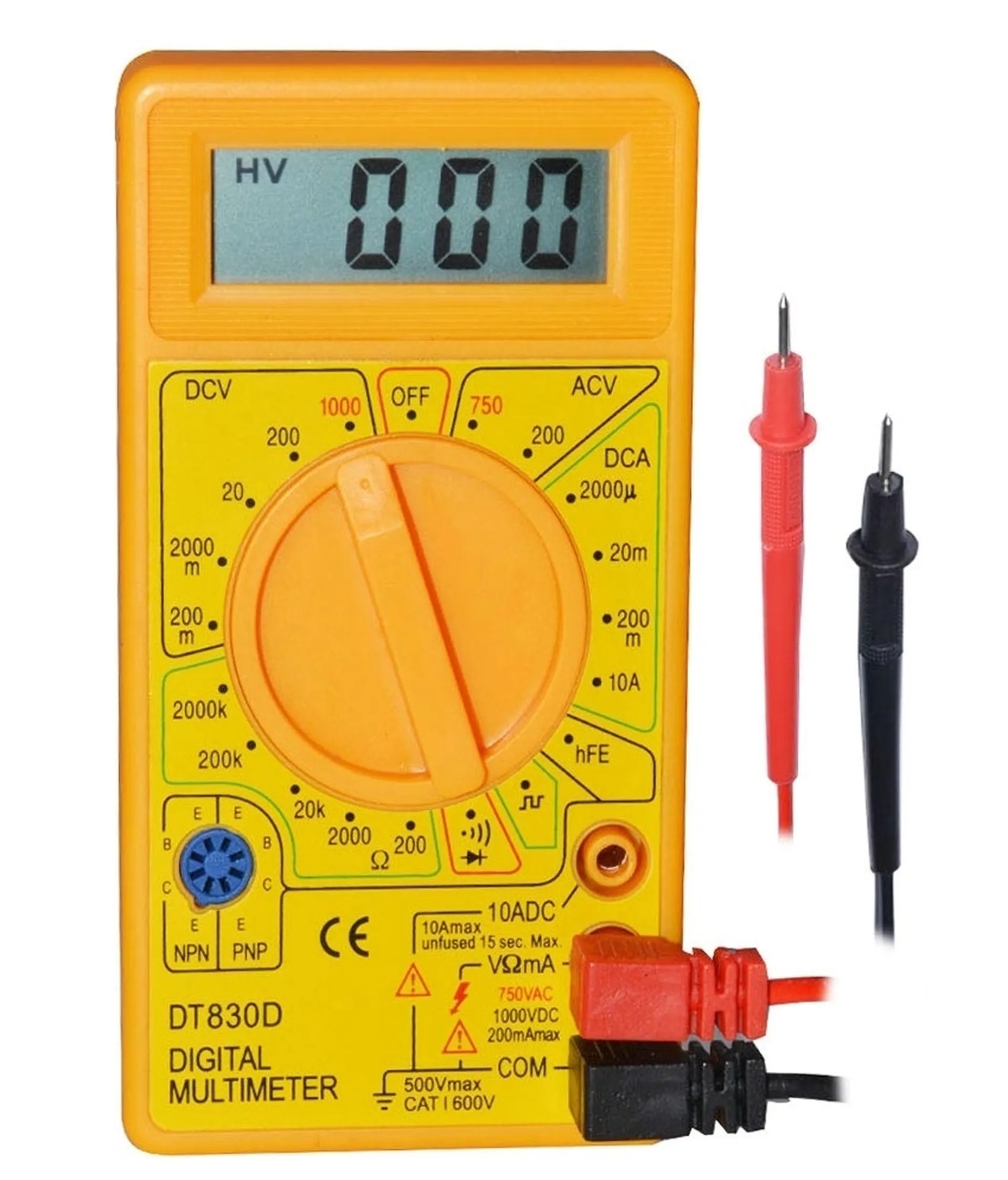

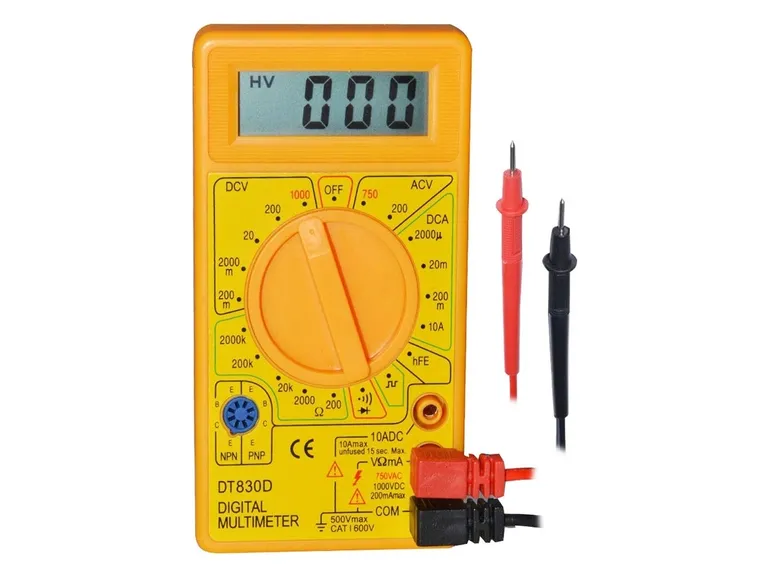

Per usare un tester analogico è bene prima focalizzare il quadrante il quale è formato da archi con segnati dei numeri che stanno ad indicare i valori delle misurazioni che si andranno ad effettuare. A volte, possono presentarsi in colori diversi per aiutare colui che usa questo strumento a districarsi tra le varie grandezze che si andranno a misurare. Il tester, sotto al quadrante, è munito di una piccola manopola che consentirà all’operatore di cambiare le misure tra ohm, ampere e volt o la scala. Successivamente, andranno inseriti dei cavi negli appositi inserti. Ogni tester avrà diverse aperture poiché a seconda della misurazione che bisognerà effettuare ci sarà bisogno di diversi tipi di cavi. In seguito, a seconda della misurazione che bisognerà effettuare ci saranno diversi procedimenti specifici da seguire.

Come misurare la resistenza col tester analogico

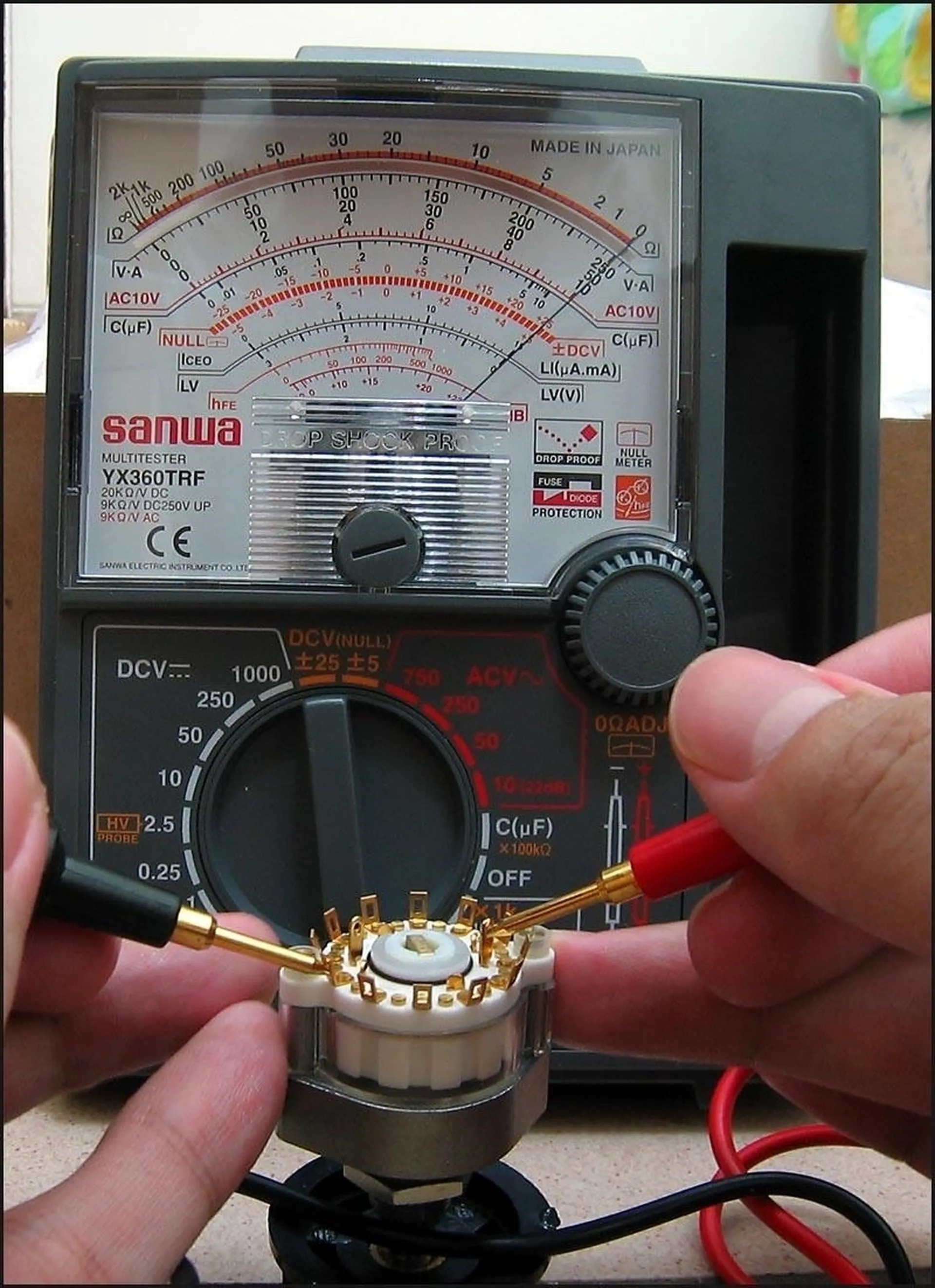

Di qui un esempio su come usare un tester analogico per misurare la resistenza. Prima di tutto bisogna impostare il tester analogico su Ohm o resistenza. Poi, accendere lo strumento nel caso in cui questo abbia un interruttore. È bene notare che quando il tester è impostato per misurare la resistenza in Ohm, questo non misurerà la continuità poiché opposti. Dopo aver fatto ciò bisogna connettere il jack nero al segno "-" e poi il jack rosso marcato con il simbolo Omega o alla lettera R. Ora, il tester dovrebbe muovere la lancetta verso l’estrema destra. Si dovrà individuare il tasto che aggiusta lo Zero e rotarlo fino a far indicare alla lancetta 0. Collegando il tester a qualcosa, che sia una lampadina o un altro tipo di circuito, si sarà ora in grado di misurarne la resistenza. Provare a cambiare il range del tester da Rx1 potrà essere utile in quanto potrebbe essere il caso di ritentare ad aggiustare lo Zero.

Domande frequenti

Quali sono i vantaggi principali di un tester analogico rispetto a quello digitale?

Il principale vantaggio del tester analogico risiede nella sua capacità di visualizzare variazioni rapide dei valori elettrici grazie allo spostamento continuo della lancetta. Questo lo rende ideale per monitorare fluttuazioni istantanee, come quelle che si verificano durante il test di condensatori o componenti sensibili, dove un display digitale potrebbe mostrare solo letture frammentarie o instabili. Inoltre, molti professionisti preferiscono l'analogico per la sua semplicità d'uso nel rilevare tendenze nei circuiti senza essere distratti da aggiornamenti numerici continui.
Come si calibra correttamente un tester analogico prima di misurare la resistenza?

Prima di ogni misurazione della resistenza, è fondamentale eseguire la taratura dello zero. Imposta lo strumento sulla scala Ohm (solitamente Rx1 o Rx10), collega le sonde rossa e nera tra loro e individua la vite di regolazione dello zero sul quadrante. Ruotala finché la lancetta non indica esattamente '0' sull'estrema destra della scala. Questa operazione compensa la scarica della batteria interna e garantisce precisione. Se cambi scala (es. da Rx1 a Rx10), ripeti sempre questa procedura per mantenere l'affidabilità dei dati.
È sicuro utilizzare un tester analogico moderno per lavori elettrici domestici?

Sì, i tester analogici moderni sono generalmente sicuri se utilizzati correttamente, poiché sono costruiti con custodie in materiale isolante (plastica) che prevengono shock elettrici. Tuttavia, la sicurezza dipende anche dall'utente: assicurati sempre che le sonde siano integre e inserite nelle prese corrette. Ricorda che, a differenza dei digitali, alcuni modelli analogici richiedono batterie interne per le misure di resistenza; verifica periodicamente che siano cariche per evitare letture errate. Non usarlo mai su circuiti ad altissima tensione non specificati dallo strumento.
Cosa significa quando la lancetta del tester analogico non torna a zero dopo l'uso?

Se la lancetta non torna alla posizione di riposo iniziale (solitamente a sinistra, indicata come OFF o infinito), può indicare due cose: oppure il meccanismo meccanico interno ha subito un urto e necessita di una regolazione fisica, oppure c'è un problema elettrico residuo. Controlla innanzitutto la vite di centratura della lancetta presente sul quadrante. Se il problema persiste, spegni lo strumento e rimuovi le batterie per prevenire scariche accidentali o corrosione. In casi gravi, lo strumento potrebbe necessitare di riparazione professionale.
Posso usare il tester analogico per verificare la continuità di un cavo?

Tecnicamente sì, ma con cautela. Quando il tester è impostato sulla scala Ohm per misurare la resistenza, un circuito chiuso (continuità) farà avvicinare la lancetta allo zero. Tuttavia, il testo specifica che la modalità resistenza non misura direttamente la 'continuità' intesa come segnale acustico immediato tipico dei digitali. Dovrai interpretare visivamente: se la lancetta si sposta drasticamente verso destra indicando pochi ohm, c'è continuità. Per una verifica rapida e sicura, meglio usare un multimetro digitale con funzione beep, riservando l'analogico a diagnosi più complesse.
