Circuiti elettronici fai da te millefori

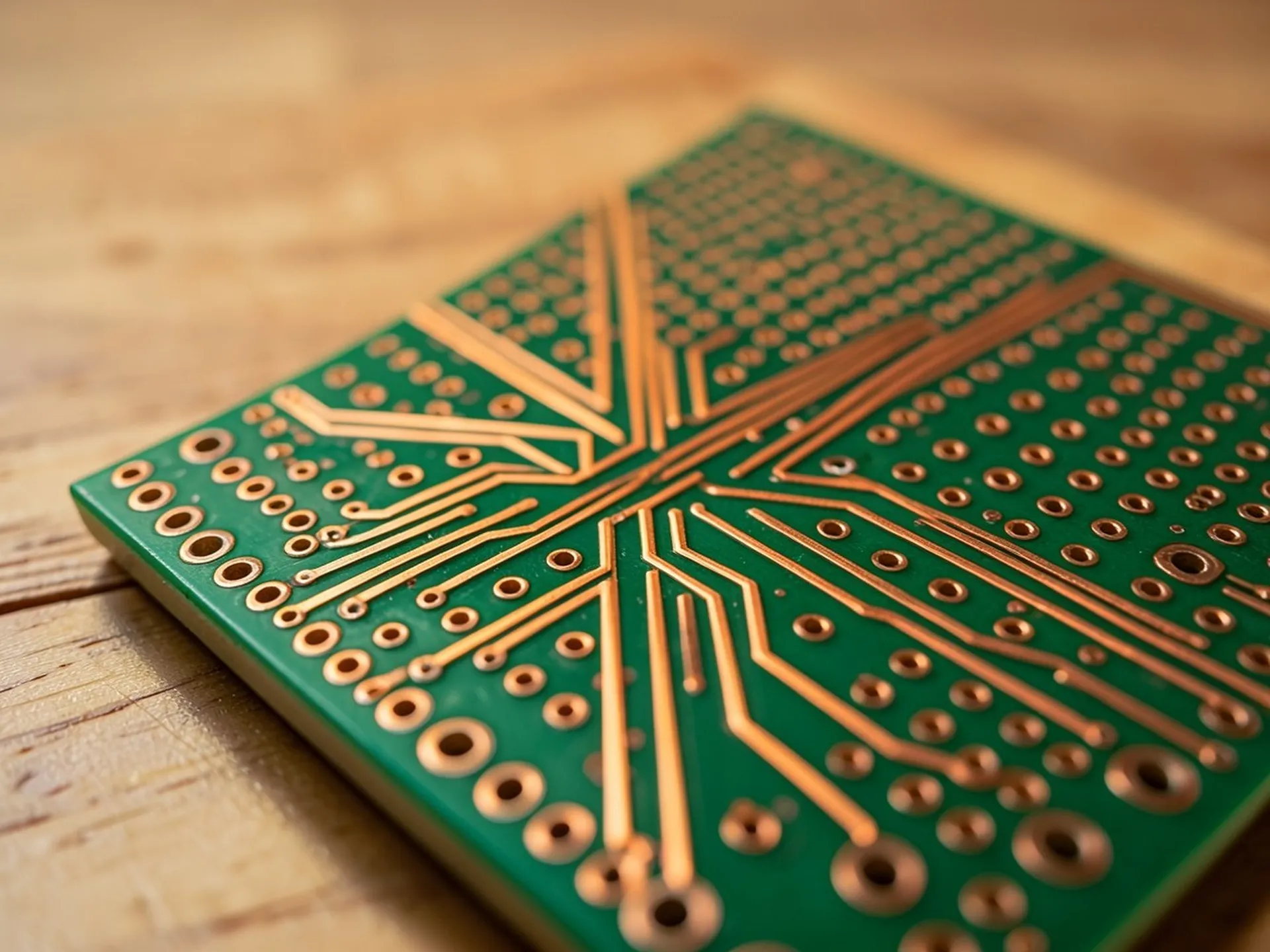

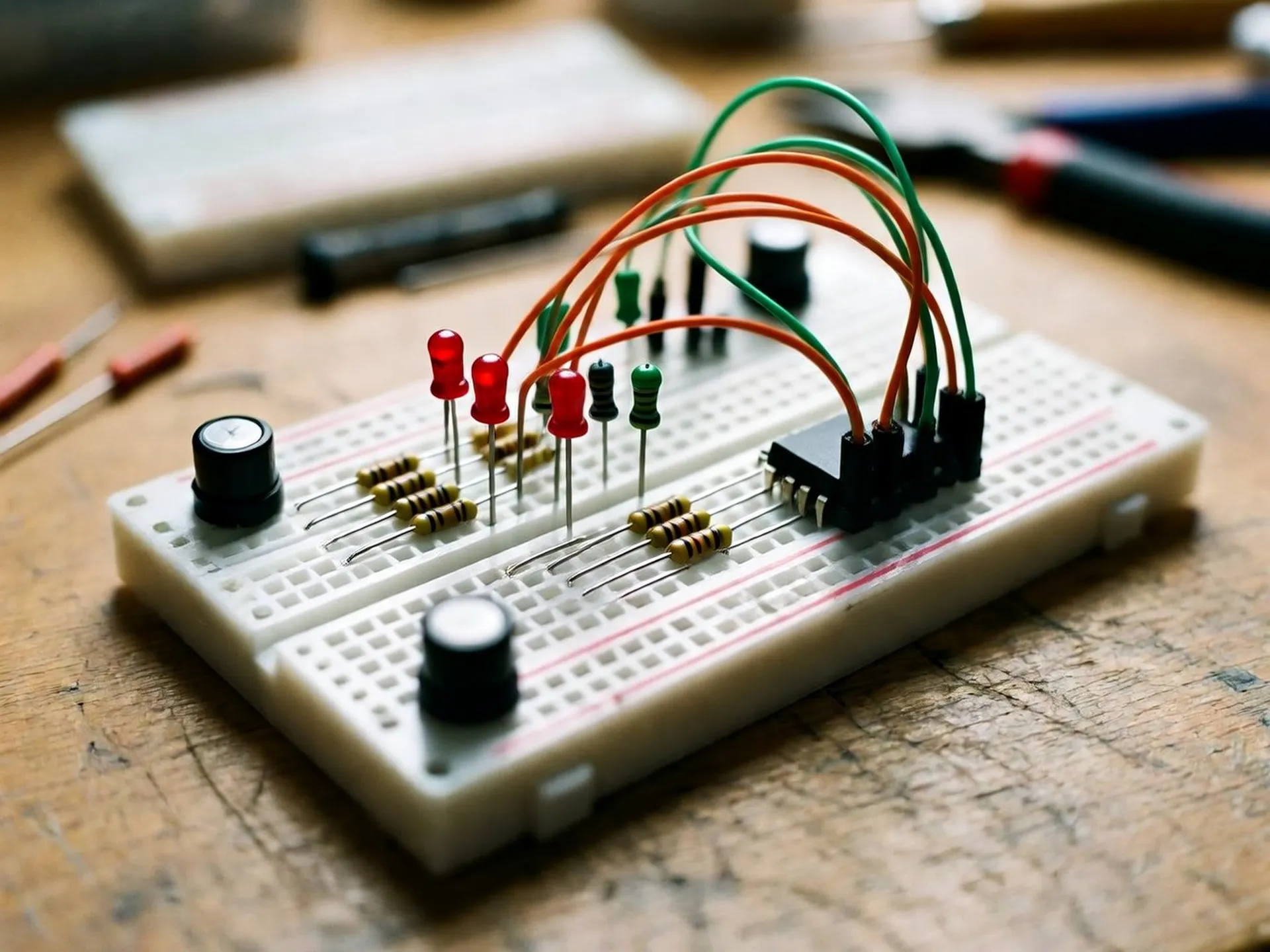

La realizzazione di un circuito elettronico fai da te su una scheda millefori è semplice. Una volta definito lo schema, se ne costruisce un prototipo sul breadboard. Si tratta di usare ponticelli su una speciale piastra forata con una matrice di piste. Dopo aver verificato che il circuito è valido e soddisfa le esigenze, dobbiamo procurarci una scheda in vetronite di tipo millefori. Questa presenta un reticolato di buchi e piazzole in rame. Ci occorrono un saldatore di bassa potenza per stagno, un filo per saldare di buona qualità ed un minimo di cognizione sul da farsi. I terminali devono essere saldati con attenzione evitando di surriscaldarli e bruciare i componenti. È consigliato anche l'uso di zoccoli per transistor ed integrati per evitare errori irreparabili e di parecchi capicorda. Si procede con ordine: per prime si saldano le resistenze e i ponticelli, poi i condensatori ed in ultimo i semiconduttori. Per ultimi vanno LED e fotodiodi perché sono fragili e devono essere esposti al minimo di calore. Dopo aver verificato che tutto il circuito sia stato replicato con le saldature allora si può provvedere alla prova.
Press and peel

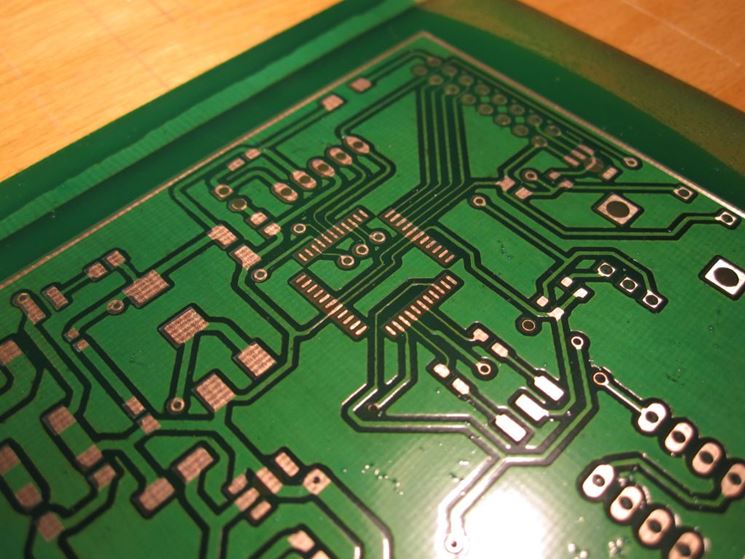

Una tecnica sicuramente più avanzata per realizzare circuiti elettronici fai da te è quella del press and peel. In pratica si stampano le piste su una lamina di materiale plastico ricoperta da una vernice particolare che diventa trasferibile a caldo, una volta stampata con una stampante laser. Una volta preparato il circuito sul trasferibile, questo va fatto aderire alla scheda in vetronite ricoperta di rame che deve essere stata sgrassata accuratamente con nitro antinebbia o prodotti simili. Usando un ferro da stiro ben caldo ed aiutandosi con un foglio di carta da forno si stira il circuito stampato sul lato in rame e poi a freddo si toglie il foglio trasferibile. A questo punto il circuito deve essere messo a sviluppare in una soluzione di cloruro ferrico che provvede alla corrosione del rame non protetto dalla vernice. Terminate le operazioni, devono essere rimossi tutti i residui di protezione usando sempre nitro antinebbia e si deve provvedere poi a preparare i fori passanti con un trapano e una punta da 0,8-0,9mm, prima di provvedere a saldare i terminali con un comune saldatore a stagno.
Domande frequenti
-
Come posso verificare il corretto funzionamento di un circuito prima di saldarlo definitivamente?Prima di procedere con la saldatura definitiva su scheda millefori o PCB, è fondamentale costruire un prototipo sul breadboard. Questa piastra forata permette di collegare i componenti tramite ponticelli senza saldature, consentendo di testare immediatamente lo schema elettrico. Se il circuito funziona come previsto e soddisfa le tue esigenze, puoi considerare valida la progettazione. Questo passaggio evita sprechi di materiali e tempo, poiché ti permette di correggere eventuali errori logici o di cablaggio in modo rapido e reversibile, assicurandoti che ogni componente sia posizionato correttamente prima di passare alla fase di assemblaggio permanente.
-
Qual è l’ordine corretto per saldare i componenti su una scheda millefori?Per garantire una saldatura sicura e proteggere i componenti più delicati dal calore eccessivo, segui un ordine preciso. Inizia saldando prima le resistenze e i ponticelli, elementi robusti e poco sensibili. Successivamente procedi con i condensatori. Infine, monta i semiconduttori (transistor e integrati), utilizzando preferibilmente degli zoccoli per facilitare eventuali sostituzioni future ed evitare danni irreparabili. L’ultimo passo riguarda LED e fotodiodi, poiché sono particolarmente fragili: devono essere esposti al minimo possibile di calore durante la saldatura per non danneggiarsi. Questo approccio metodico riduce il rischio di errori e migliora la durata del circuito.
-
Cosa serve per realizzare un circuito stampato con la tecnica Press-and-Peel?La tecnica Press-and-Peel richiede alcuni strumenti specifici oltre al saldatore base. Ti serviranno una stampante laser, carta speciale per trasferimenti termici (press-and-peel), un ferro da stiro, carta da forno e una scheda in vetronite ricoperta di rame. Inoltre, è indispensabile avere prodotti per la preparazione della superficie, come nitro antinebbia per sgrassare il rame, e una soluzione di cloruro ferrico per l’incisione chimica del rame non protetto. Infine, avrai bisogno di un trapano con punte sottili (0,8-0,9 mm) per praticare i fori passanti dopo l’incisione. Questa tecnica permette di ottenere un circuito professionale partendo da uno schema stampato a casa.
-
Come si effettua l’incisione del rame nella tecnica Press-and-Peel?Dopo aver trasferito il circuito sulla scheda di rame mediante stiratura con carta da forno, devi esporre la scheda alla soluzione di cloruro ferrico. Immergi la scheda nel liquido: il cloruro ferrico corroderà e rimuoverà il rame non protetto dallo strato di vernice trasferita, lasciando intatte solo le piste desiderate. Una volta completata l’incisione, risciacqua bene la scheda e rimuovi i residui di protezione utilizzando nuovamente nitro antinebbia o solventi simili. Solo dopo questa pulizia approfondita potrai procedere con la perforazione dei fori per i componenti, assicurandoti che le piste siano pulite e pronte per la saldatura.
